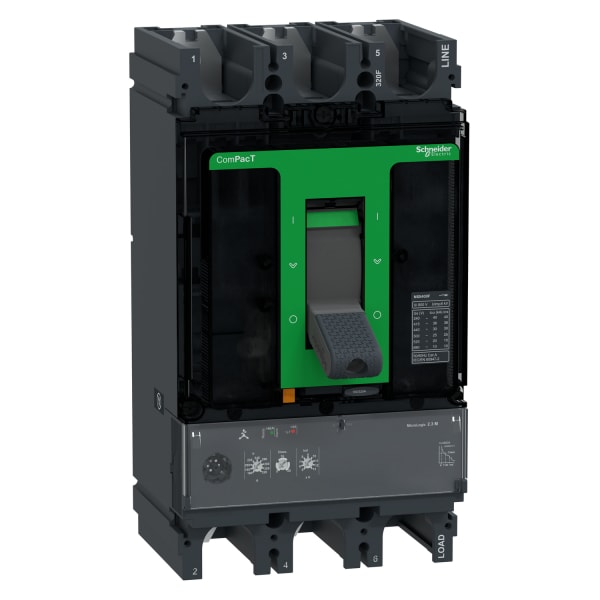

SCHNEIDER ELECTRIC - Kompaktleistungsschalter ComPacT NSX400F, MicroL 2.3M 3P3D 320A, 36kA/415VAC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C40F32M320
Überlastauslöser Stromeinstellung - 160 .. 320 A
Einstellbereich des unverzögerten Kurzschlussauslösers - 4800 A
Auslösetechnik - elektronisch
Bemessungsbetriebsspannung - 690 V

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606482002623

Sonepar Artikelnummer

120956081

Hersteller Artikelnummer

C40F32M320

Hersteller Typ

C40F32M320

Hersteller Artikel Nr.:

C40F32M320

Überlastauslöser Stromeinstellung:

160 .. 320 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

4800 A

Auslösetechnik:

elektronisch

Bemessungsbetriebsspannung:

690 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Mit integriertem Hilfsschalter:

Nein

Polzahl:

Mit thermischem Überlastschutz:

Phasenausfallempfindlich:

Bemessungsdauerstrom Iu:

320 A

Verlustleistung:

57.6 W

Ausführung des Betätigungselements:

sonstige

Gerätebauart:

Einbaugerät Festeinbautechnik

Mit integriertem Unterspannungsauslöser:

Nein

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:

36 kA

Schutzart (IP):

IP40

Höhe:

255 mm

Breite:

140 mm

Tiefe:

110 mm

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

5.696 kg

Bei diesem ComPacT NSX400F handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für Motorschutzanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 M mit einer Nennleistung von 320 A. Das Auslösegerät MicroLogic 2.3 M bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen und einen festen unverzögerten Schutz. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX400F ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
