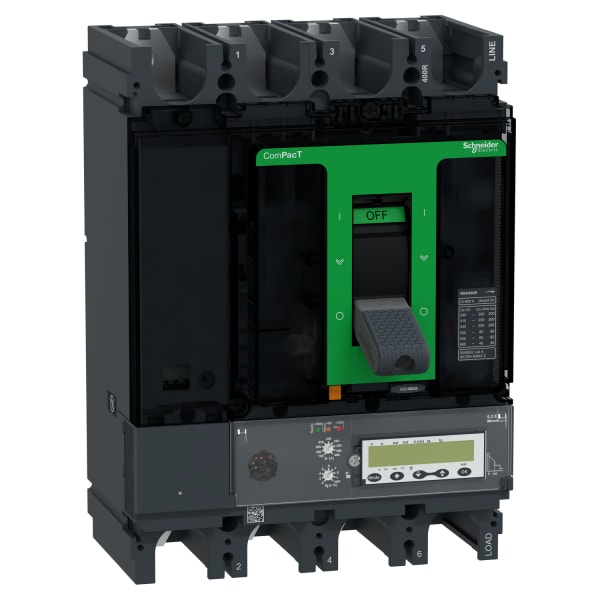

SCHNEIDER ELECTRIC - Kompaktleistungsschalter ComPacT NSX400R, MicroL 6.3 E 4P4D 400A, 200kA/415VAC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C40R46E400
Bemessungsdauerstrom Iu - 400 A
Bemessungsspannung - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz - 200 kA
Überlastauslöser Stromeinstellung - 160 .. 400 A

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606481988942

Sonepar Artikelnummer

120956171

Hersteller Artikelnummer

C40R46E400

Hersteller Typ

C40R46E400

Hersteller Artikel Nr.:

C40R46E400

Bemessungsdauerstrom Iu:

400 A

Bemessungsspannung:

690 V

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:

200 kA

Überlastauslöser Stromeinstellung:

160 .. 400 A

Gerätebauart:

Einbaugerät Festeinbautechnik

Anschlussart Hauptstromkreis:

Schraubanschluss

Polzahl:

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:

240 .. 4000 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

600 .. 4800 A

Verlustleistung:

76.8 W

Integrierter Erdschlussschutz:

Geeignet für Hutschienenmontage:

Nein

Hutschienenmontage optional:

Nein

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

vorne

Ausführung des Betätigungselements:

Knebel

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Schutzart (IP):

IP40

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

8.060 kg

Bei diesem ComPacT NSX400R handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 200 kA eff. bei 415 VAC 50/60 Hz und 45 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 6.3 E mit einer Nennleistung von 400 A und einen einstellbaren Erdschlussschutz (mit Stellung AUS). Das Auslösegerät MicroLogic 6.3 E bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 6.3 E verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX400R ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
