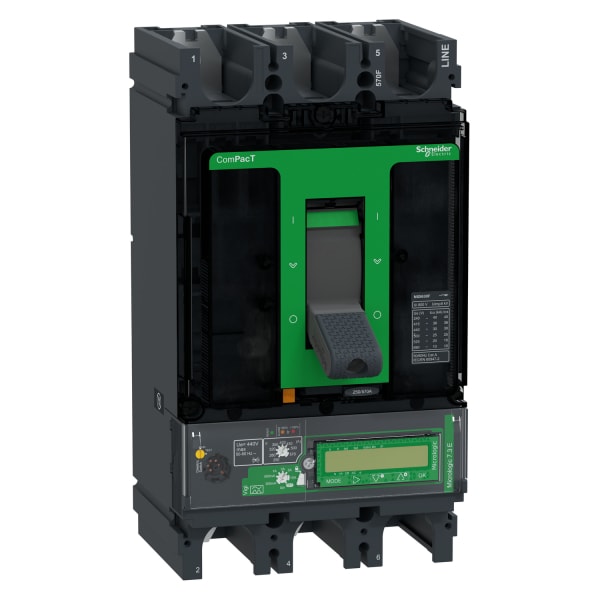

SCHNEIDER ELECTRIC - Kompaktleistungsschalter ComPacT NSX630F, 36kA/415 VAC, ML 7.3 E Vigi 570A, 3P3D

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C63F37E570
Bemessungsdauerstrom Iu - 570 A
Bemessungsspannung - 440 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz - 36 kA
Überlastauslöser Stromeinstellung - 250 .. 570 A

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606481994639

Sonepar Artikelnummer

120956741

Hersteller Artikelnummer

C63F37E570

Hersteller Typ

C63F37E570

Hersteller Artikel Nr.:

C63F37E570

Bemessungsdauerstrom Iu:

570 A

Bemessungsspannung:

440 V

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:

36 kA

Überlastauslöser Stromeinstellung:

250 .. 570 A

Gerätebauart:

Einbaugerät Festeinbautechnik

Anschlussart Hauptstromkreis:

Schraubanschluss

Polzahl:

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:

375 .. 5700 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

855 .. 6840 A

Verlustleistung:

158.8 W

Integrierter Erdschlussschutz:

Geeignet für Hutschienenmontage:

Nein

Hutschienenmontage optional:

Nein

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

vorne

Ausführung des Betätigungselements:

Knebel

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Schutzart (IP):

IP40

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

7.500 kg

Dieser ComPacT NSX630F ist ein kompletter 3P 3d Kompaktleistungsschalter, der für eine Optimierung des Platzes und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) ist 36kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 440VAC 50/60Hz. Dieses Produkt enthält einen elektronischen MicroLogic 7.3 E Vigi-Auslöser mit 570 A Nennstrom und einem integrierten einstellbaren Fehlerstromschutz. Der MicroLogic 7.3 E Vigi Auslöser bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 7.3 E Vigi verfügt über eine eingebaute Anzeigeeinheit für die Feineinstellung und Anzeige der Energie (Energiezähler). Diese 3-polige Version (140mm x 255mm x 110mm) wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Es entspricht den internationalen Normen (IEC 60947), CCC, EAC und den Marine-Spezifikationen. ComPacT NSX630F ist Teil der Schneider Electric EcoStruxure Power-Architektur.
