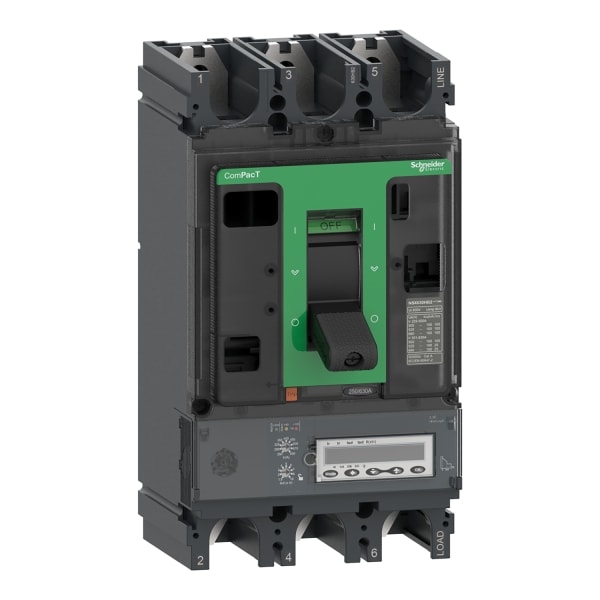

SCHNEIDER ELECTRIC - Kompaktleistungsschalter ComPacT NSX630HB2, MicroL 5.3 E 3P3D 630A, 100kA/690VAC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C63W35E630
Bemessungsdauerstrom Iu - 630 A
Bemessungsspannung - 690 V
Überlastauslöser Stromeinstellung - 250 .. 630 A
Gerätebauart - Einbaugerät Festeinbautechnik

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606481989208

Sonepar Artikelnummer

120956197

Hersteller Artikelnummer

C63W35E630

Hersteller Typ

C63W35E630

Hersteller Artikel Nr.:

C63W35E630

Bemessungsdauerstrom Iu:

630 A

Bemessungsspannung:

690 V

Überlastauslöser Stromeinstellung:

250 .. 630 A

Gerätebauart:

Einbaugerät Festeinbautechnik

Anschlussart Hauptstromkreis:

Schraubanschluss

Polzahl:

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:

375 .. 6300 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

945 .. 6930 A

Verlustleistung:

119.1 W

Integrierter Erdschlussschutz:

Nein

Geeignet für Hutschienenmontage:

Nein

Hutschienenmontage optional:

Nein

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

vorne

Ausführung des Betätigungselements:

Knebel

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Schutzart (IP):

IP40

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

5.520 kg

Bei diesem ComPacT NSX630HB2 handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 85 kA eff. bei 500 VAC 50/60 Hz und 100 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 5.3 E mit einer Nennleistung von 630 A. Das Auslösegerät MicroLogic 5.3 E bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 5.3 E verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630HB2 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
