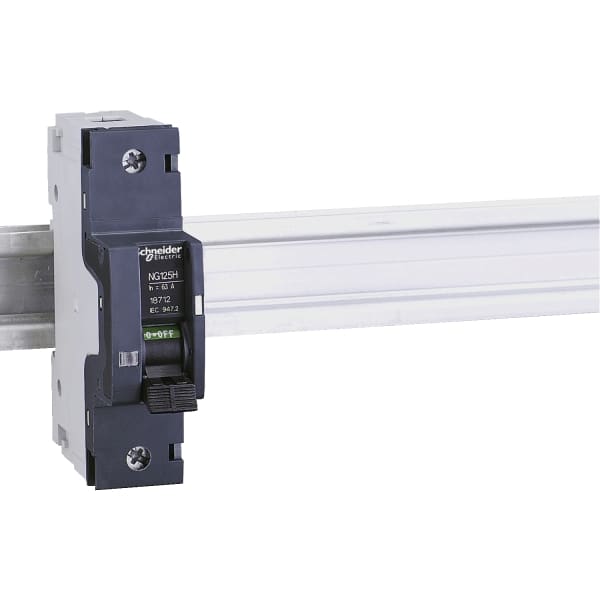

SCHNEIDER ELECTRIC - Leistungsschalter NG125H, 1-polig, 16A, C-Charakteristik

SCHNEIDER ELECTRIC
kopierenkopieren
SCHNEIDER ELECTRIC - Leistungsschalter NG125H, 1-polig, 16A, C-Charakteristik

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

  • Hersteller Artikel Nr. - 18706

  • Auslösecharakteristik - C

  • Polzahl (gesamt) - 1

  • Anzahl der abgesicherten Pole - 1

  • Bemessungsstrom - 16 A

Verpackung und Lieferbedingungen

  • 1 Stück

  • Produkt vom Umtausch ausgeschlossen

EAN

3303430187066

Sonepar Artikelnummer

121164438

Hersteller Artikelnummer

18706

Hersteller Typ

18706

Hersteller Artikel Nr.:

18706

Auslösecharakteristik:

C

Polzahl (gesamt):

1

Anzahl der abgesicherten Pole:

1

Bemessungsstrom:

16 A

Mitschaltender Neutralleiter:

Nein

Breite in Teilungseinheiten:

1.5

Einbautiefe:

47 mm

Bemessungsspannung:

400 V

Bemessungsisolationsspannung Ui:

690 V

Bemessungsstoßspannungsfestigkeit Uimp:

8 kV

Spannungsart:

AC/DC

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:

36 kA

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:

9 kA

Frequenz:

50 .. 60 Hz

Verlustleistung:

2.4 W

Unterputzmontage:

Nein

Überspannungskategorie:

4

Verschmutzungsgrad:

3

Zusatzeinrichtungen möglich:

Ja

Schutzart (IP):

IP20

Umgebungstemperatur während des Betriebs:

-30 .. 70 °C

Anschließbarer Leiterquerschnitt mehrdrähtig:

1 .. 35 mm²

Anschließbarer Leiterquerschnitt eindrähtig:

1.5 .. 50 mm²

Explosionsgeschützt:

Nein

Herkunftsland:

FR

Zolltarifnummer:

85362010

Gewicht:

0.240 kg

Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 4-polig, Nennstrom 100A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
