Elektronische Zähler

Leitungsschutzschalter

Verteiler & Schutzschaltgeräte

Leitungsschutz-/Fehlerstromschutzschalter

Energiezähler

Auslöseblöcke

Schalt- und Steuerungstechnik

Schütze

Messgeräte/Zähler

Last- und Leistungstrennschalter

3-polig

Arbeitsstromauslöser

Unterspannungsauslöser

Dreiphasig

Fehlerstromschutzblöcke

Betätigungssperren

Hilfskontaktblöcke

Zubehör für Schütze

Verdrahtungssets

Drehgriffe

Manuelle Antriebe

Produktbild

Produktdatenblatt

Deeplink Produktseite

Reach-Erklärung

Montageanleitung

Produktbild Vorderseite

Verkaufsprospekt

RoHS-Erklärung

DOC CE-Erklärung (Declaration of conformity CE)

EPD-Erklärung (Environmental Product Declaration)

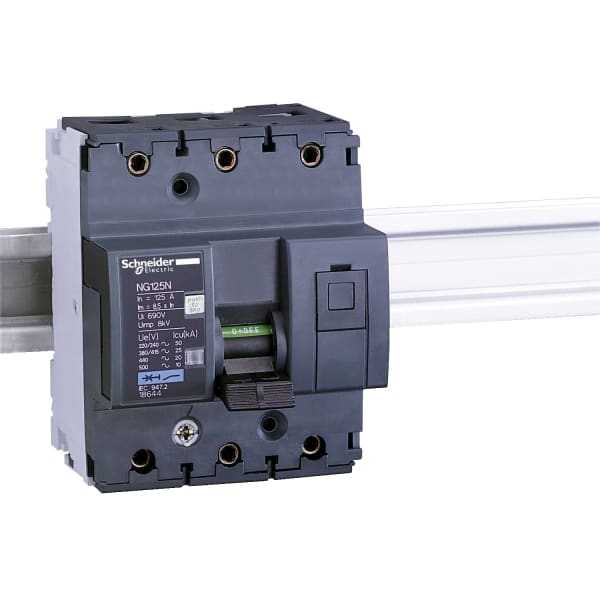

Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 3-polig, Nennstrom 10A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.

Hersteller Artikel Nr.

Auslösecharakteristik

Polzahl (gesamt)

Anzahl der abgesicherten Pole

Bemessungsstrom

Mitschaltender Neutralleiter

Breite in Teilungseinheiten

Einbautiefe

Bemessungsspannung

Bemessungsisolationsspannung Ui

Bemessungsstoßspannungsfestigkeit Uimp

Spannungsart

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V

Frequenz

Verlustleistung

Unterputzmontage

Überspannungskategorie

Verschmutzungsgrad

Zusatzeinrichtungen möglich

Schutzart (IP)

Umgebungstemperatur während des Betriebs

Anschließbarer Leiterquerschnitt mehrdrähtig

Anschließbarer Leiterquerschnitt eindrähtig

Explosionsgeschützt

Herkunftsland

Zolltarifnummer

Gewicht

schneider-electric-leistungsschalter-ng125n-3p-100a-c-charakteristik

Leistungsschalter NG125N, 3P, 100A, C-Charakteristik

NG125

Gebrauchsanleitung

Arbeitsstromauslöser Acti 9 MX+Hilfskontakt OF. Betriebsspannung (Ue) 230-415V AC, 110-130V DC. Verursacht eine Auslösung des zugehörigen Gerätes, wenn der Arbeitsstromauslöser angesteuert wird.

Bemessungssteuerspeisespannung AC 50 Hz

Bemessungssteuerspeisespannung DC

Spannungsart zur Betätigung

Ausführung des elektrischen Anschlusses

Bemessungssteuerspeisespannung AC 60 Hz

Anzahl der Kontakte als Schließer

Anzahl der Kontakte als Öffner

Anzahl der Kontakte als Wechsler

Geeignet für Leistungsschalter

Geeignet für Lastschalter

Geeignet für Motorschutzschalter

Geeignet für Überlastrelais

Arbeitsstromauslöser, MX+Hilfskontakt OF, 230-415 V AC

Arbeitsstromauslöser Acti 9 MX+Hilfskontakt OF. Betriebsspannung (Ue) 24V AC, 24V DC. Verursacht eine Auslösung des zugehörigen Gerätes, wenn der Arbeitsstromauslöser angesteuert wird.

Arbeitsstromauslöser, MX+Hilfskontakt OF, 24 V AC

Unterspannungsauslöser Acti 9 MN. Betriebsspannung (Ue) 230-240V AC. Verursacht die Auslösung des Gerätes, mit dem es kombiniert wurde, wenn die Eingangsspannung abnimmt. Verhindert ein Schließen des Gerätes, bis die Eingangsspannung wiederhergestellt wurde.

Verzögert

Unterspannungsauslöser, MN, 230-240V AC

Hilfsschalter Acti 9 OF/OF. Für NG125 und FI-Block Vigi NG125, 2W, 250V AC. 2 Wechsler, zur Anzege der Schaltstellung des NG125.

Bemessungsbetriebsstrom Ie bei AC-15, 230 V

Montageart

Anzahl der Fehlersignalschalter

Ausführung

Hilfsschalter OF/OF für NG125 und FI-Block Vigi NG125, 2W, 250V AC

Hilfsschalter+Fehlermeldeschalter Acti 9 OF+SD. Für NG125 und FI-Block Vigi NG125, 1W. Fernmeldung und -auswertung der Schaltstellung und der Fehlerauslösung des NG125.

Hilfsschalter+Fehlermeldes. OF+SD f. NG125 u. FI-Block Vigi NG125, 1W

Klemmenabdeckung für Leitungsschutzschalter NG125. 3-polig, Isolationsspannung (Ui) 1000V (Ph/Ph), geeignet für NG125. Verhindert jeglichen Kontakt mit den Anschlussklemmen. Bietet Schutz vor direktem Kontakt (IP40). Montage- oben und unten am FI-Block. Klasse II bei Stahl- oder Kunststoffgehäusen (bis zu 440 V). Verplombung möglich (max. Durchmesser- 1,2 mm). VPE- 2 Stück (je 1 Stk. für einspeise- und abgangsseitige Klemmen).

Art des Zubehörs/Ersatzteils

Zubehör

Ersatzteil

Klemmenabdeckung für NG125, 3P, 2 Stück

Drehgriff mit Türkupplung für NG125. 3-polig, 4-polig, Farbe- schwarz. Schutzart- Drehgriff IP55. Montage- frontseitig am Schalter. Behält die Trennstellung bei. Verriegelung möglich in Position O. Durchmesser Vorhängeschloss- 3 bis 6 mm.

Mit Achsverlängerung

Mit Türverriegelung

Abschließbar

Mit Griff rot/gelb

Drehgriff mit Türkupplung für NG125, 3P/4P, Griff schwarz

Drehgriff mit Türkupplung für NG125. 3-polig, 4-polig, Sicherheitsausführung in der Farbe Griff- rot, Hintergrund- gelb. Schutzart- Drehgriff IP55. Montage- frontseitig am Schalter. Behält die Trennstellung bei. Verriegelung möglich in Position O. Durchmesser Vorhängeschloss- 3 bis 6 mm.

Drehgriff mit Türkupplung für NG125, 3P/4P, Griff rot, Hintergrund gelb

Verriegelungselement für NG125. In EIN- oder AUS-Stellung der NG125 1-poligen und 2-poligen Leitungsschutzschalter. In EIN-Stellung der NG125 3-poligen und 4-poligen Leitungsschutzschalter. Damit wird der Leitungsschutzschalter in der geöffneten oder geschlossenen Position gesperrt. Dank der Freiauslösung löst der Leitungsschutzschalter jedoch auch in verriegelter EIN-Stellung aus. Einrichtung für ein Vorhängeschloss vorhanden. Durchmesser des Verriegelungselements- max. 8 mm.

Plombierbar

Sperren gegen Ausschalten

Sperren gegen Einschalten

Verriegelungselement für NG125

Mehrfach-Kabel-Klemmen für NG125. Anzugsdrehmoment 2Nm, Abisolierungslänge 11mm. Anschlussklemmen für 3 Kupferleiter. Starr bis zu 16mm², flexibel bis zu 10mm². VPE- 4 Stück pro Beutel.

Mehrfach-Anschlussklemmen für 3 Kupferleiter, Set mit 4 Stück

Drehgriff für NG125. Farbe- schwarz. Montage frontseitig am Schalter. Behält die Trennstellung bei. Verriegelung möglich in AUS-Stellung. Durchmesser des Verriegelungselements- max. 6 mm.

Farbe

Geeignet für NOT-AUS

Mit Achse

Geeignet für Lasttrennschalter

Drehgriff für NG125, 3P/4P, Griff schwarz

Schraubvorrichtung für Kabelschuh für NG125. Isolationsspannung (Ui) 1000V, Anzugsdrehmoment 6Nm, geeignet für NG125 und Vigi NG125. Montage vor- oder nachgeschaltet. Anschlussnenngrößen 80 bis 125 A. Kupferklemmen- flexibles Kabel bis zu 35 mm², starres Kabel bis zu 50 mm². Schienen- 16 x 3 mm, 15 x 4 mm, 16 x 4 mm. VPE- 4 Stück pro Beutel.

Anschlusskit Kabelschuh/Phasentrenner für NG125, 4 Stück

Kleiner Kabelschuh für NG125. Anzugsdrehmoment 6Nm, geeignet für NG125 und Vigi NG125. Anschlussnenngrößen 80 bis 125 A. Kupferklemmen- flexibles Kabel bis zu 50 mm², starres Kupferkabel bis zu 70 mm². VPE- 4 Stück pro Beutel.

Kabelschuh für NG125, 70mm², 80-125A, 4 Stück

Aluminiumleiterkäfigklemme für NG125. Anzugsdrehmoment 6Nm, geeignet für NG125 und Vigi NG125. Anschlussnenngrößen 80 bis 125 A. Für Aluminiumleiter von 25 is 70mm². VPE- 4 Stück pro Beutel.

Aluminiumleiterkäfigklemme für NG125, 70mm2, 4 Stück

Mehrfach-Kabel-Klemmen für NG125. Anzugsdrehmoment 2Nm, Abisolierungslänge 11mm. Anschlussklemmen für 3 Kupferleiter. Starr bis zu 16mm², flexibel bis zu 10mm². VPE 3 Stück pro Beutel.

Geeignet für Anzahl der Pole

Mehrfach-Anschlussklemmen für 3 Kupferleiter, Set mit 3 Stück

Maßzeichnung

Lehrvideo

360° Ansicht

Produktfamilienansicht

Der PowerTag Energy F160 3P/3P+N ist ein drahtlos kommunizierender Energiezähler. Mit seinem flexiblen Design für 3P und 3P+N Messstellen mit einem Phasenabstand von 25 bis 27 mm und einem Nennstrom von bis zu 160 A geeignet. Der Energiezähler muss mit einem Konzentrator oder einem Gateway verbunden sein. Er ist speziell für Anwendungen in den Bereichen Energiemanagement, Lastüberwachung und Verfügbarkeit ausgelegt. Er umfasst genaue Echtzeitmessungen von Wirk-, Blind- und Scheinenergie, Wirk-, Blind- und Scheinleistung, Strom, Spannung und Leistungsfaktor. Mit 4 Quadranten Energiemessung. Im Falle eines Stromausfalls sendet er einen Spannungsverlustalarm und den Wert des Stroms pro Phase, bevor er abgeschaltet wird. PowerTag Energy F160 entspricht der Norm IEC 61557-12. Es ist ein PMD-II/DD/K70/1. Die Genauigkeitsklasse ist Klasse 1. Der Imax Maximalstrom ist 160A. Der Ib Basisstrom ist 25A. Der Sättigungsstrom ist 320A und der Ist-Einschaltstrom ist 100mA. Die Un-Bemessungsspannung sind Phase-Nullleiter 100 bis 277VAC +/- 20% und Phase-Phase 173 bis 480VAC +/- 20%. Der maximale Verbrauch ist kleiner oder gleich 3VA. Er kann entweder an der Oberseite oder an der Unterseite der Schutzeinrichtung montiert werden. Die Produktfarbe ist weiß (RAL9003). Das Gewicht beträgt 100 g. Die Schutzart ist IP20 und IK05. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur liegt zwischen -40°C und +85°C.
