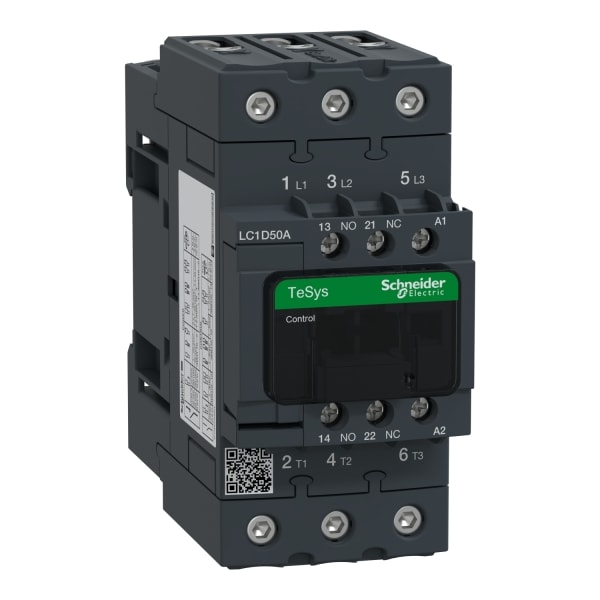

SCHNEIDER ELECTRIC - Leistungsschütz, 3p+1S+1Ö, 22kW/400V/AC3, 50A, Spule 120V 50/60Hz

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - LC1D50AG7
Spannungsart zur Betätigung - AC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V - 80 A

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3389119408677

Sonepar Artikelnummer

120776590

Hersteller Artikelnummer

LC1D50AG7

Hersteller Typ

LC1D50AG7

Hersteller Artikel Nr.:

LC1D50AG7

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

80 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

50 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

22 kW

Bemessungsbetriebsleistung bei AC-4, 400 V:

22 kW

Bemessungssteuerspeisespannung AC 60 Hz:

120 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

440 V

Betriebsspannung AC 60 Hz:

440 V

Bemessungsbetriebsstrom Ie bei AC-4, 400 V:

50 A

Bemessungsbetriebsleistung NEMA:

29.8 kW

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Breite:

55 mm

Höhe:

122 mm

Tiefe:

120 mm

Herkunftsland:

Zolltarifnummer:

85364900

Gewicht:

0.939 kg

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 120 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,855 kg. Es beinhaltet eine 120V 50/60Hz AC-Spule und 1 Öffner+1 Schließer eingebaute Hilfskontakte und kann dank seines zertifizierten Schließer-Spiegelkontaktes in Sicherheitsanwendungen eingesetzt werden. Kategorie AC-1, AC-4, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach DNV, GOST, UL, LROS (Lloyds register of shipping), GL, RINA, BV, CSA, CCC.
