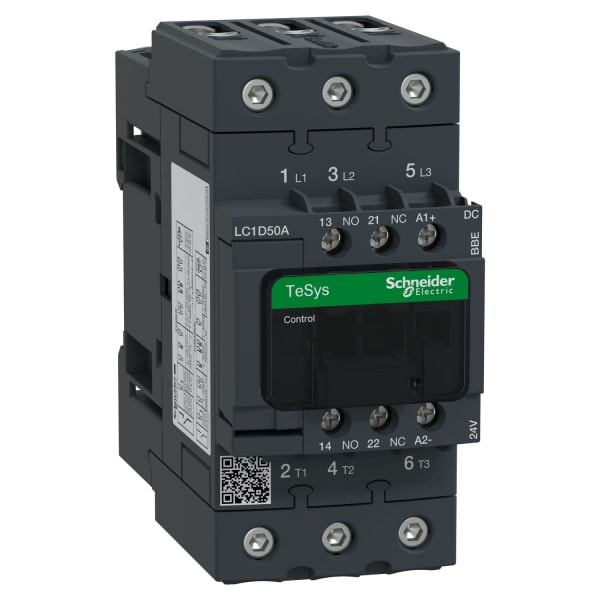

SCHNEIDER ELECTRIC - Leistungsschütz, 3p+1S+1Ö, 30kW/400V/AC3, 50A, Spule 24V DC, 11W

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - LC1D50ABBE
Bemessungssteuerspeisespannung DC - 17 .. 30 V
Spannungsart zur Betätigung - DC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 3

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606480987823

Sonepar Artikelnummer

120625366

Hersteller Artikelnummer

LC1D50ABBE

Hersteller Typ

LC1D50ABBE

Hersteller Artikel Nr.:

LC1D50ABBE

Bemessungssteuerspeisespannung DC:

17 .. 30 V

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

80 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

50 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

22 kW

Bemessungsbetriebsleistung bei AC-4, 400 V:

11 kW

Anschlussart Hauptstromkreis:

Schraubanschluss

Bemessungsbetriebsstrom Ie bei AC-4, 400 V:

25 A

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

55 mm

Höhe:

122 mm

Tiefe:

120 mm

Herkunftsland:

Zolltarifnummer:

85364190

Gewicht:

0.001 kg

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 17-30 V DC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,997 kg. EverLink-Klemmen Innensechskant. Gemäß den lokalen Vorschriften zur elektrischen Verdrahtung ist ein isolierter Inbusschlüssel der Größe 4 zu verwenden (Bestell-Nr. LADALLEN4). Kategorie AC-1, AC-3. Spule- DC geringe Leistungsaufnahme, Integrierte bidirektionale Spitzenbegrenzung. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
