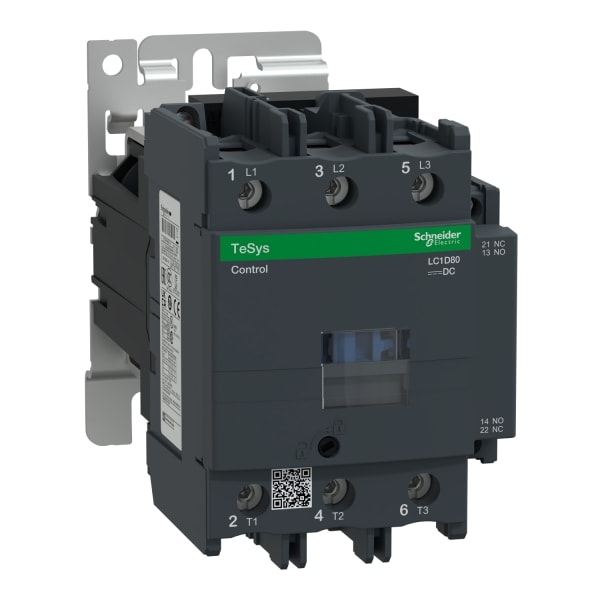

SCHNEIDER ELECTRIC - Leistungsschütz, 3p+1S+1Ö, 37kW/400V/AC3, 80A, Spule 24V DC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - LC1D80BD
Bemessungssteuerspeisespannung DC - 24 V
Spannungsart zur Betätigung - DC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 3

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3389110439977

Sonepar Artikelnummer

120246014

Hersteller Artikelnummer

LC1D80BD

Hersteller Typ

LC1D80BD

Hersteller Artikel Nr.:

LC1D80BD

Bemessungssteuerspeisespannung DC:

24 V

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

125 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

80 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

37 kW

Bemessungsbetriebsleistung bei AC-4, 400 V:

15 kW

Anschlussart Hauptstromkreis:

Schraubanschluss

Bemessungsbetriebsstrom Ie bei AC-4, 400 V:

32 A

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

85 mm

Höhe:

127 mm

Tiefe:

186 mm

Herkunftsland:

Zolltarifnummer:

85364190

Gewicht:

2.585 kg

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 24 V DC. Abmessung (BxHxT) 85x127x186 mm, Gewicht 2,59 kg. 3-polig, zwei integrierte Hilfskontakte, erweiterbar um bis zu vier Hilfskontakte. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, RINA, GL, DNV, CSA, CCC, UL, LROS (Lloyds register of shipping), BV.
