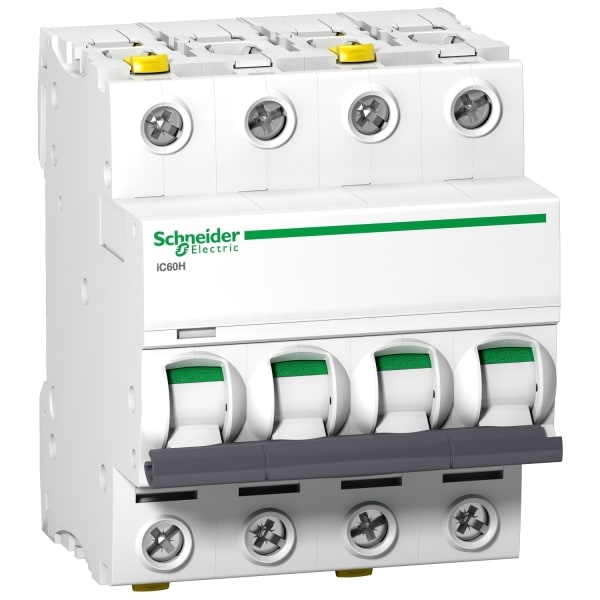

SCHNEIDER ELECTRIC - Leitungsschutzschalter iC60H, 4P, 16A, C Charakteristik

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - A9F07416
Auslösecharakteristik - C
Polzahl (gesamt) - 4
Anzahl der abgesicherten Pole - 4
Bemessungsstrom - 16 A

Verpackung und Lieferbedingungen

1 Stück
Standardartikel

EAN

3606480438806

Sonepar Artikelnummer

120331911

Hersteller Artikelnummer

A9F07416

Hersteller Typ

A9F07416

Hersteller Artikel Nr.:

A9F07416

Auslösecharakteristik:

Polzahl (gesamt):

Anzahl der abgesicherten Pole:

Bemessungsstrom:

16 A

Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:

10 kA

Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:

10 kA

Mitschaltender Neutralleiter:

Nein

Breite in Teilungseinheiten:

Einbautiefe:

44.5 mm

Bemessungsspannung:

400 V

Bemessungsisolationsspannung Ui:

500 V

Bemessungsstoßspannungsfestigkeit Uimp:

6 kV

Spannungsart:

AC/DC

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:

30 kA

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:

15 kA

Frequenz:

50 .. 60 Hz

Verlustleistung:

2.4 W

Energiebegrenzungsklasse:

Unterputzmontage:

Nein

Überspannungskategorie:

Verschmutzungsgrad:

Zusatzeinrichtungen möglich:

Schutzart (IP):

IP20

Umgebungstemperatur während des Betriebs:

-35 .. 70 °C

Anschließbarer Leiterquerschnitt mehrdrähtig:

1 .. 16 mm²

Anschließbarer Leiterquerschnitt eindrähtig:

1 .. 25 mm²

Explosionsgeschützt:

Nein

Herkunftsland:

Zolltarifnummer:

85362010

Gewicht:

0.465 kg

Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 16A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
