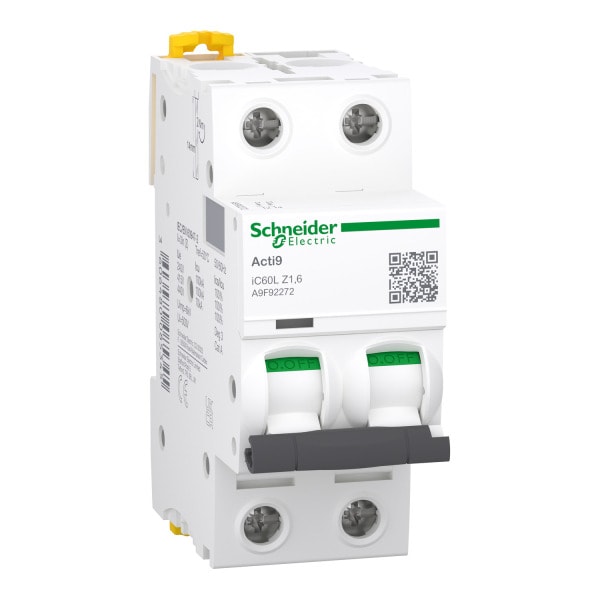

SCHNEIDER ELECTRIC - Leitungsschutzschalter iC60L, 2P, 1,6A, Z-Charakteristik, 100kA

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - A9F92272
Auslösecharakteristik - Z
Polzahl (gesamt) - 2
Anzahl der abgesicherten Pole - 2
Bemessungsstrom - 1.6 A

Verpackung und Lieferbedingungen

6 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606480085345

Sonepar Artikelnummer

120332041

Hersteller Artikelnummer

A9F92272

Hersteller Typ

A9F92272

Hersteller Artikel Nr.:

A9F92272

Auslösecharakteristik:

Polzahl (gesamt):

Anzahl der abgesicherten Pole:

Bemessungsstrom:

1.6 A

Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:

15 kA

Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:

15 kA

Mitschaltender Neutralleiter:

Nein

Breite in Teilungseinheiten:

Einbautiefe:

44.5 mm

Bemessungsspannung:

400 V

Bemessungsisolationsspannung Ui:

500 V

Bemessungsstoßspannungsfestigkeit Uimp:

6 kV

Spannungsart:

AC/DC

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:

100 kA

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:

100 kA

Frequenz:

50 .. 60 Hz

Verlustleistung:

2.6 W

Energiebegrenzungsklasse:

Unterputzmontage:

Nein

Überspannungskategorie:

Verschmutzungsgrad:

Zusatzeinrichtungen möglich:

Schutzart (IP):

IP20

Umgebungstemperatur während des Betriebs:

-35 .. 70 °C

Anschließbarer Leiterquerschnitt mehrdrähtig:

1 .. 16 mm²

Anschließbarer Leiterquerschnitt eindrähtig:

1 .. 25 mm²

Explosionsgeschützt:

Nein

Herkunftsland:

Zolltarifnummer:

85362010

Gewicht:

0.225 kg

Leitungsschutzschalter Acti 9 iC60L, 15kA (IEC/EN 60898-1), 100kA (IEC/EN 60947-2). 2-polig, Nennstrom 1,6A, Z-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Einfach-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60L Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 (bis 40A) und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
