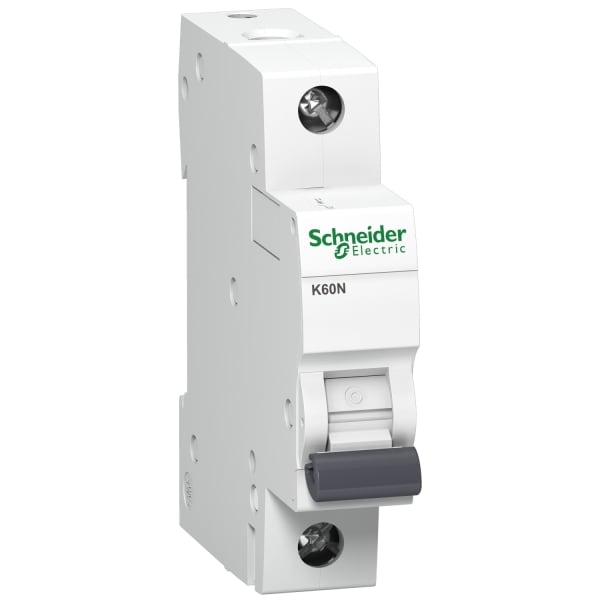

SCHNEIDER ELECTRIC - Leitungsschutzschalter K60N 1P, 16A, C Charakteristik, 6kA

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - A9K02116
Auslösecharakteristik - C
Polzahl (gesamt) - 1
Anzahl der abgesicherten Pole - 1
Bemessungsstrom - 16 A

Verpackung und Lieferbedingungen

1 Stück
Standardartikel

EAN

3606480478321

Sonepar Artikelnummer

120329812

Hersteller Artikelnummer

A9K02116

Hersteller Typ

A9K02116

Hersteller Artikel Nr.:

A9K02116

Auslösecharakteristik:

Polzahl (gesamt):

Anzahl der abgesicherten Pole:

Bemessungsstrom:

16 A

Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:

6 kA

Mitschaltender Neutralleiter:

Nein

Breite in Teilungseinheiten:

Einbautiefe:

44.5 mm

Bemessungsspannung:

230 V

Bemessungsisolationsspannung Ui:

440 V

Bemessungsstoßspannungsfestigkeit Uimp:

4 kV

Spannungsart:

Frequenz:

50 .. 60 Hz

Energiebegrenzungsklasse:

Unterputzmontage:

Nein

Verschmutzungsgrad:

Zusatzeinrichtungen möglich:

Nein

Schutzart (IP):

IP20

Umgebungstemperatur während des Betriebs:

-25 .. 70 °C

Anschließbarer Leiterquerschnitt mehrdrähtig:

0.5 .. 25 mm²

Anschließbarer Leiterquerschnitt eindrähtig:

0.5 .. 35 mm²

Explosionsgeschützt:

Nein

Herkunftsland:

Zolltarifnummer:

85362010

Gewicht:

0.106 kg

Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 100A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
