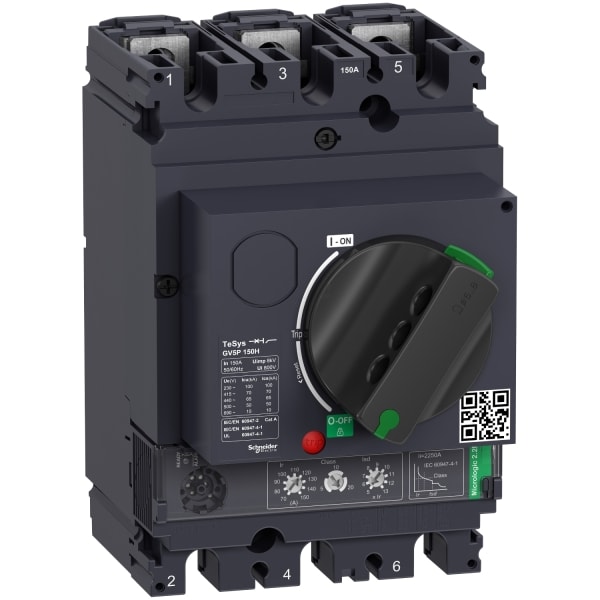

SCHNEIDER ELECTRIC - Motorschutzschalter, TeSys GV5, 3P, 150A, Icu 70kA, thermisch magnetisch

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - GV5P150H
Überlastauslöser Stromeinstellung - 70 .. 150 A
Einstellbereich des unverzögerten Kurzschlussauslösers - 150 A
Auslösetechnik - thermomagnetisch
Bemessungsbetriebsspannung - 0 .. 690 V

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606489915414

Sonepar Artikelnummer

120625753

Hersteller Artikelnummer

GV5P150H

Hersteller Typ

GV5P150H

Hersteller Artikel Nr.:

GV5P150H

Überlastauslöser Stromeinstellung:

70 .. 150 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

150 A

Auslösetechnik:

thermomagnetisch

Bemessungsbetriebsspannung:

0 .. 690 V

Bemessungsbetriebsleistung bei AC-3, 230 V:

75 kW

Bemessungsbetriebsleistung bei AC-3, 400 V:

110 kW

Anschlussart Hauptstromkreis:

Schraubanschluss

Mit integriertem Hilfsschalter:

Nein

Polzahl:

Mit thermischem Überlastschutz:

Phasenausfallempfindlich:

Bemessungsdauerstrom Iu:

150 A

Verlustleistung:

27.6 W

Ausführung des Betätigungselements:

Drehknopf

Gerätebauart:

Komplettgerät im Gehäuse

Mit integriertem Unterspannungsauslöser:

Nein

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:

70 kA

Schutzart (IP):

IP40

Höhe:

161 mm

Breite:

105 mm

Tiefe:

155 mm

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

2.162 kg

TeSys GV Motorschutzschalter, 3 Pole (3P), 150A/690V, für den Schutz von 3-Phasen-Motoren 55-75kW@400V. Er bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Ausschaltvermögen Icu 70kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 70-150A und einer wählbaren Auslöseklasse 5, 10 oder 20, Magnetschutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), RoHS/REACH-konform.
