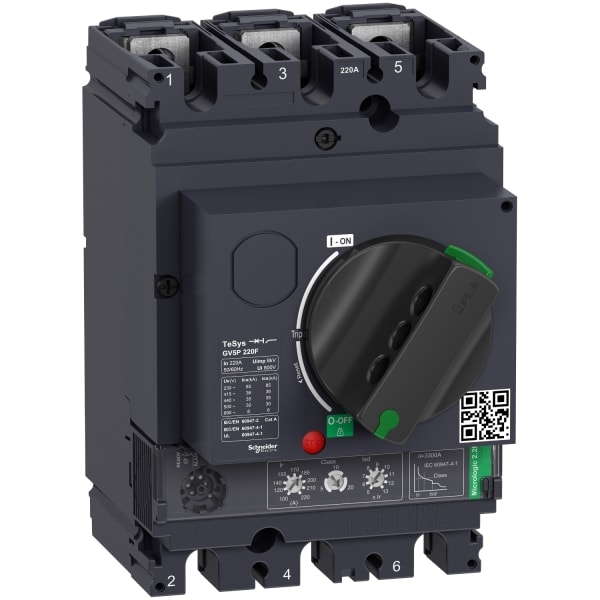

SCHNEIDER ELECTRIC - Motorschutzschalter, TeSys GV5, 3P, 220A, Icu 36kA, thermisch magnetisch

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - GV5P220F
Überlastauslöser Stromeinstellung - 100 .. 220 A
Einstellbereich des unverzögerten Kurzschlussauslösers - 220 A
Auslösetechnik - thermomagnetisch
Bemessungsbetriebsspannung - 0 .. 690 V

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606489915421

Sonepar Artikelnummer

120625754

Hersteller Artikelnummer

GV5P220F

Hersteller Typ

GV5P220F

Hersteller Artikel Nr.:

GV5P220F

Überlastauslöser Stromeinstellung:

100 .. 220 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

220 A

Auslösetechnik:

thermomagnetisch

Bemessungsbetriebsspannung:

0 .. 690 V

Bemessungsbetriebsleistung bei AC-3, 230 V:

90 kW

Bemessungsbetriebsleistung bei AC-3, 400 V:

132 kW

Anschlussart Hauptstromkreis:

Schraubanschluss

Mit integriertem Hilfsschalter:

Nein

Polzahl:

Mit thermischem Überlastschutz:

Phasenausfallempfindlich:

Bemessungsdauerstrom Iu:

220 A

Verlustleistung:

52.8 W

Ausführung des Betätigungselements:

Drehknopf

Gerätebauart:

Komplettgerät im Gehäuse

Mit integriertem Unterspannungsauslöser:

Nein

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:

36 kA

Schutzart (IP):

IP40

Höhe:

161 mm

Breite:

105 mm

Tiefe:

155 mm

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

2.158 kg

TeSys GV Motorschutzschalter, 3 Pole (3P), 220A/690V, für den Schutz von 3-Phasen-Motoren 90-110kW@400V. Es bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Schaltleistung Icu 36kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 100-220A und einer wählbaren Auslöseklasse 5, 10 oder 20, magnetischer Schutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), RoHS/REACH-konform.
