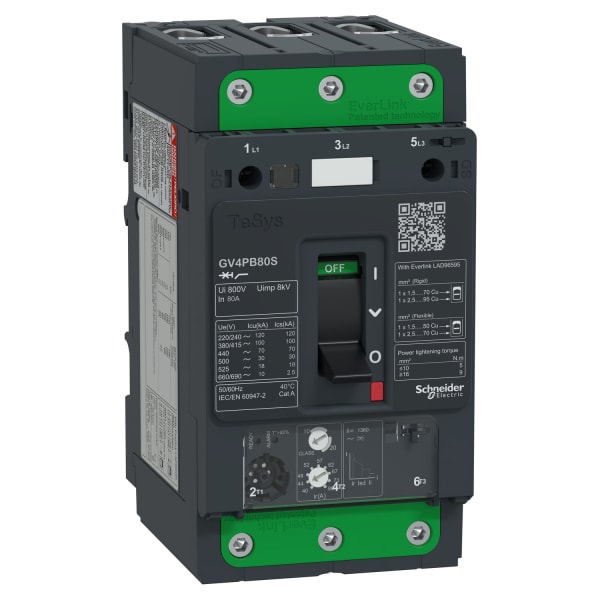

SCHNEIDER ELECTRIC - Motorschutzschalter, TeSys Power GV4, 3P, 80A, Icu 100kA, thermomagnetisch multifunktional, UL489

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - GV4PB80S
Überlastauslöser Stromeinstellung - 40 .. 80 A
Einstellbereich des unverzögerten Kurzschlussauslösers - 1360 A
Auslösetechnik - elektronisch
Bemessungsbetriebsspannung - 0 .. 690 V

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606489868697

Sonepar Artikelnummer

121414288

Hersteller Artikelnummer

GV4PB80S

Hersteller Typ

GV4PB80S

Hersteller Artikel Nr.:

GV4PB80S

Überlastauslöser Stromeinstellung:

40 .. 80 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

1360 A

Auslösetechnik:

elektronisch

Bemessungsbetriebsspannung:

0 .. 690 V

Bemessungsbetriebsleistung bei AC-3, 230 V:

22 kW

Bemessungsbetriebsleistung bei AC-3, 400 V:

37 kW

Anschlussart Hauptstromkreis:

Schraubanschluss

Mit integriertem Hilfsschalter:

Nein

Polzahl:

Mit thermischem Überlastschutz:

Phasenausfallempfindlich:

Bemessungsdauerstrom Iu:

80 A

Verlustleistung:

13.8 W

Ausführung des Betätigungselements:

Kipphebel

Gerätebauart:

Komplettgerät im Gehäuse

Mit integriertem Unterspannungsauslöser:

Nein

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:

100 kA

Schutzart (IP):

IP40

Höhe:

171 mm

Breite:

81 mm

Tiefe:

116 mm

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

3.932 kg

TeSys GV-Motorschutzschalter, 3-polig (3P), 80 A/690 V, zum Schutz von 3-Phasen-Motoren mit 22–37 kW bei 400 V. Multifunktions-Leistungsschalter gemäß UL489, bietet thermomagnetischen Schutz und erweiterten Motorschutz, Ausschaltvermögen Icu 100 kA bei 400 V, Start-Stopp-Steuerung über Kippschalter, Anschluss über Everlink BTR-Schraubklemmen. Thermoschutz einstellbar über Drehknöpfe mit einem Einstellstrom Ir im Bereich von 40-80 A, wählbarer Auslöseklasse 10 oder 20, Nennauslösestrom 125 %, magnetischer Schutz bei 17 In. Die erweiterten Schutzfunktionen sind per NFC-Smartphone einstellbar und umfassen Kurzzeitverzögerungsschutz (5–13 Ir), Phasenunsymmetrie-, Verlust-, Erdschluss-, Blockier- (Jam) und Langstartschutz. Es stehen interne Steckplätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Es kann extern mit 1 oder 2 SDx-Hilfsmodulen ausgestattet werden, um Alarmierung und Fehlerdifferenzierung zu ermöglichen. Zertifiziert nach mehreren Normen (IEC, UL 489, CSA C22.2 N°5).
