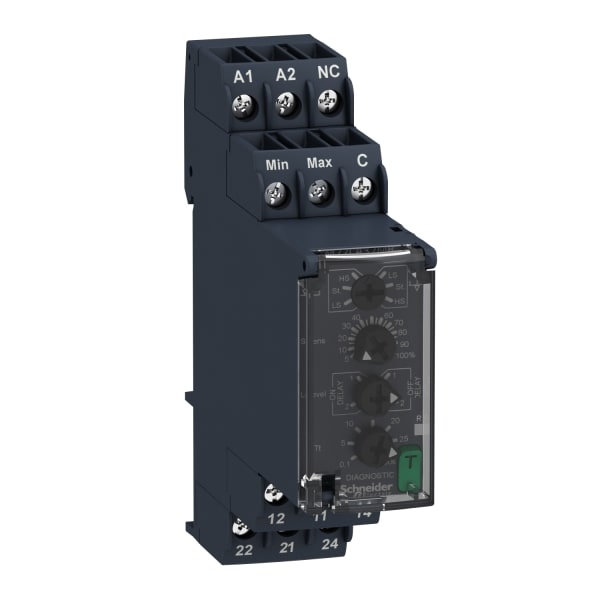

SCHNEIDER ELECTRIC - Niveaurelais, 0,25 k-1 MOhm, 24-240VAC/DC, Zeitverzögerung, 2 W

HARMONY Control. Dieses Niveausrelais überwacht den Füllstand von leitfähigen, nicht-brennbaren Flüssigkeiten (konduktives Messprinzip) als Grenzschalter. Es kann auch zur Steuerung von Flüssigkeitspegeln in einer 2-Punkt-Regelung beim Befüllen und Entleeren eingesetzt werden. Dazu werden leitfähige Niveauelektroden in den Tank gehängt. Das Messprinzip ermöglicht die Unterscheidung von Flüssigkeit und Schaum. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Der Widerstandswert (250 Ohm-1 MOhm) ist als Grenzwert und für die Ausgänge ist eine Ansprech- oder Abschaltverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglich einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
