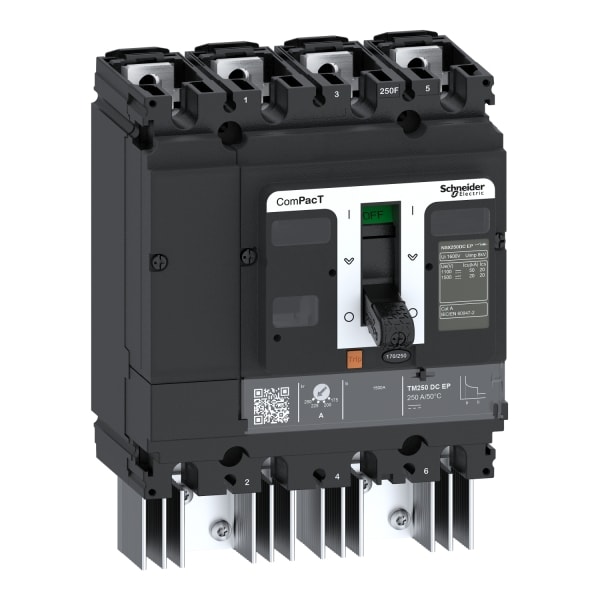

SCHNEIDER ELECTRIC - NSX250 DC EP 100A 4P TMD 1500VDC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C25F4TM100D3
Bemessungsdauerstrom Iu - 100 A
Bemessungsspannung - 1500 V
Überlastauslöser Stromeinstellung - 70 .. 100 A
Gerätebauart - Einbaugerät Festeinbautechnik

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606481988560

Sonepar Artikelnummer

121253860

Hersteller Artikelnummer

C25F4TM100D3

Hersteller Typ

C25F4TM100D3

Hersteller Artikel Nr.:

C25F4TM100D3

Bemessungsdauerstrom Iu:

100 A

Bemessungsspannung:

1500 V

Überlastauslöser Stromeinstellung:

70 .. 100 A

Gerätebauart:

Einbaugerät Festeinbautechnik

Anschlussart Hauptstromkreis:

Schraubanschluss

Polzahl:

Einstellbereich des unverzögerten Kurzschlussauslösers:

600 A

Verlustleistung:

28.8 W

Integrierter Erdschlussschutz:

Nein

Geeignet für Hutschienenmontage:

Nein

Hutschienenmontage optional:

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

vorne

Ausführung des Betätigungselements:

Knebel

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Schutzart (IP):

IP40

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

2.800 kg

ComPacT NSX250 DC EP ist ein kompletter 4P (4-poliger) fester Leistungsschalter, der zur Optimierung von Platzbedarf und Ausschaltvermögen entwickelt wurde. ComPacT NSX DC EP ist ein Gerät für Gleichspannungen (Betriebsspannung bis zu 1500VDC) mit erhöhter Leistung (EP). ComPacT NSX DC EP ist eine optimale Wahl für Photovoltaik- und Schiffsanwendungen. Der Leistungsschalter ComPacT NSX DC EP wird für den Schutz von Stromkreisen und Lasten eingesetzt. Die Betriebsspannung beträgt 1500VDC. Das Ausschaltvermögen (Icu) beträgt 20kA rms bei 1500DC und 50kA rms bei 1100VDC. Dieses Produkt enthält einen magnetisch-thermischen Auslöser mit 100 A Nennstrom (TM-DC). Der Auslöser TM-DC bietet einen einstellbaren thermischen Überlastschutz (0,7 x In). Der Auslöser TM-DC bietet einen festen magnetischen Momentanschutz. ComPacT NSX DC EP ist konform mit den internationalen Normen EN/IEC 60947-1 und EN/IEC 60947-2. ComPacT NSX DC EP ist Teil des Schneider Electric Green Premium-Programms und steht für unser Engagement, dem Kunden eine nachhaltige Leistung zu bieten, die er zu schätzen weiß.
