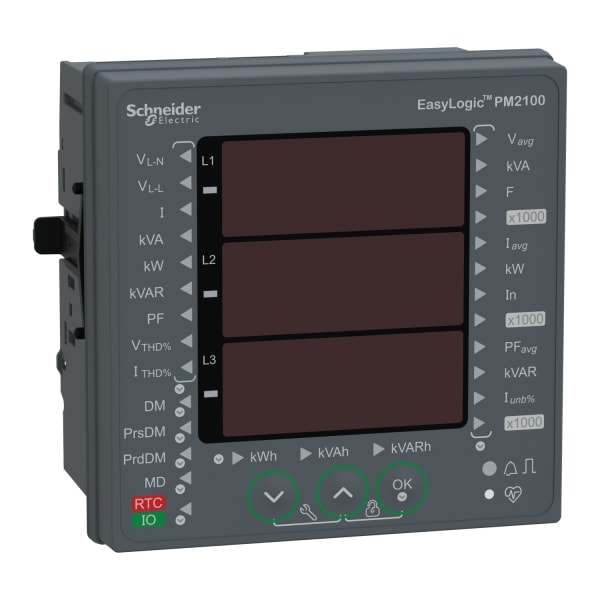

SCHNEIDER ELECTRIC - PM2130 Universalmessgerät 96x96 LED RS485 b.31 Oberw. KL0.5

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - METSEPM2130
Ausführung - Messwandler
Montageart - Frontmontage
Strommessgerät - Ja
Blindleistungsmesser - Ja

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606480800153

Sonepar Artikelnummer

120466661

Hersteller Artikelnummer

METSEPM2130

Hersteller Typ

METSEPM2130

Hersteller Artikel Nr.:

METSEPM2130

Ausführung:

Messwandler

Montageart:

Frontmontage

Strommessgerät:

Blindleistungsmesser:

Frequenzmesser:

Voltmeter:

Wirkleistungsmessgerät:

Genauigkeitsklasse Wirkleistung nach IEC 62053-22:

0.5S

Spannungsart der Versorgungsspannung:

Polart:

Dreileiter/Vierleiter

Anschließbarer Leiterquerschnitt eindrähtig:

0.82 .. 3.31 mm²

Mit Drehzahlmesser:

Nein

Impulszähler:

Nein

Oberschwingungsmessung:

Scheinleistung:

Leistungsfaktor:

Phasenwinkel (cos phi):

Nein

Messwertspeicher:

Messungsart Lastgang:

Nein

Geeicht:

Nein

Genauigkeitsklasse Blindleistung nach IEC 62053-23:

sonstige

Impulsausgang:

optisch

Abtastfrequenz:

6400 Hz

Anzahl der Spannungsmesseingänge:

Anzahl der Strommesseingänge:

Versorgungsspannung AC 50 Hz:

80 .. 277 V

Versorgungsspannung AC 60 Hz:

80 .. 277 V

Versorgungsspannung DC:

100 .. 277 V

Frequenzmessbereich:

45 .. 65 Hz

Nennstrom (In):

5 A

Maximalstrom (Imax):

12 A

Display:

LED

Fernanzeige:

Nein

Anzahl der analogen Eingänge:

Anzahl der analogen Ausgänge:

Anzahl der digitalen Eingänge:

Anzahl der digitalen Ausgänge:

Anzahl der Ethernet-Anschlüsse:

Geeignet für RJ-Stecker:

Nein

Unterstützt Protokoll für IEC 61850 Ethernet:

Nein

Mit Kommunikationsschnittstelle KNX:

Nein

Mit Kommunikationsinterface M-Bus:

Nein

Mit Kommunikationsschnittstelle RS-485:

Unterstützt Protokoll für OPC UA PubSub:

Nein

Unterstützt Protokoll für PROFIBUS:

Nein

Unterstützt Protokoll für MODBUS:

Unterstützt Protokoll für PROFINET IO:

Nein

Unterstützt Protokoll für sonstige Bussysteme:

Nein

Mit Auditprotokollierung (Audit log):

Nein

Mit Firmware-Signatur:

Nein

Mit Protokollierung von Sicherheitsereignissen (Security event log):

Nein

Mit rollenbasierter Zugriffskontrolle (RBAC):

Nein

Web-Server mit HTTPS-Übertragungsprotokoll:

Nein

Breite:

96 mm

Höhe:

96 mm

Tiefe:

65.43 mm

Schutzart (IP), frontseitig:

sonstige

Herkunftsland:

Zolltarifnummer:

90283019

Gewicht:

0.300 kg

Bei diesem Gerät handelt es sich um ein Universalmessgerät für den Schaltschrankeinbau mit einer Größe von 96 mm x 96 mm und einer 3-zeiligen, hellroten, 4-stelligen LED-Anzeige mit 14,2 mm Höhe. Das Universalmessgerät misst die Wirkenergie gemäß der Genauigkeitsklasse 0,5S nach IEC 62053-22 mit einer Abtastrate von 64 Abtastungen pro Zyklus. Kann alle drei Leistungs- und Energiewerte wie Wirk-, Schein- und Blindleistung sowie Spannungen, Strom, Frequenz und Leistungsfaktor messen. Plus die gesamte harmonische Verzerrung und einzelne Oberschwingungen bis zur 31. Ordnung. Das Universalmessgerät arbeitet entweder mit einer Netzfrequenz von 50Hz oder 60Hz und akzeptiert universelle Steuerspannungen von 80 bis 300 V zwischen Phase und Nullleiter, AC oder DC. Der Bemessungsstrom für dieses Messgerät beträgt entweder 1 A oder 5 A am Stromeingang. Es unterstützt bis zu 13 verschiedene Arten von Verdrahtungsschemata unter einphasigen, zweiphasigen oder dreiphasigen Konfigurationstypen. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 480 V AC von Phase zu Phase bei 45 bis 65 Hz, während der Bereich zwischen Phase und Neutralleiter 20 bis 277 V beträgt. Es verfügt über einen RS485 Kommunikationsanschluss mit Modbus RTU Protokoll. Das Messgerät kann mit optionalen E/A Modulen für die Überwachung von Inpulsen aufgerüstet werden. Diese Module verfügen entweder über je zwei Kanäle für Digitalein- und -ausgänge oder Analogein- und -ausgänge. Diese Version kann für 23 verschiedene Arten von Alarmen konfiguriert werden, die in 40 Registern gespeichert sind. Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 54 mm, Höhe 96 mm und Produktgewicht 300 g.
