Schalt- und Steuerungstechnik

Messgeräte/Zähler

Kombimessgerät

Zubehör für Einbau-Messgeräte

Produktbild

Produktdatenblatt

Deeplink Produktseite

Reach-Erklärung

Gebrauchsanleitung

Montageanleitung

Produktbild Vorderseite

Verkaufsprospekt

360° Ansicht

RoHS-Erklärung

DOC CE-Erklärung (Declaration of conformity CE)

EPD-Erklärung (Environmental Product Declaration)

Das PowerLogic PM5100 ist ein Universalmessgerät ist ein Messgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige. Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 64 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 15. Oberschwingung. Mit 4 Quadranten Energiemessung. Das Gerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 415 VAC und 125 bis 250 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Die Kommunikation erfolgt nur über einen Impulsausgang. Das Messgerät verfügt außerdem über 33 konfigurierbare Alarme. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 72 Millimeter, Höhe 96 Millimeter und Produktgewicht 380 g.

Hersteller Artikel Nr.

Ausführung

Montageart

Strommessgerät

Blindleistungsmesser

Frequenzmesser

Voltmeter

Wirkleistungsmessgerät

Genauigkeitsklasse Wirkleistung nach IEC 62053-22

Spannungsart der Versorgungsspannung

Polart

Anschließbarer Leiterquerschnitt eindrähtig

Mit Drehzahlmesser

Impulszähler

Oberschwingungsmessung

Scheinleistung

Leistungsfaktor

Phasenwinkel (cos phi)

Messwertspeicher

Messungsart Lastgang

Geeicht

Genauigkeitsklasse Blindleistung nach IEC 62053-23

Impulsausgang

Abtastfrequenz

Anzahl der Spannungsmesseingänge

Anzahl der Strommesseingänge

Versorgungsspannung AC 50 Hz

Versorgungsspannung AC 60 Hz

Versorgungsspannung DC

Frequenzmessbereich

Nennstrom (In)

Maximalstrom (Imax)

Display

Fernanzeige

Displayauflösung (horizontal)

Displayauflösung (vertikal)

Anzahl der analogen Eingänge

Anzahl der analogen Ausgänge

Anzahl der digitalen Eingänge

Anzahl der digitalen Ausgänge

Anzahl der Ethernet-Anschlüsse

Geeignet für RJ-Stecker

Unterstützt Protokoll für IEC 61850 Ethernet

Mit Kommunikationsschnittstelle KNX

Mit Kommunikationsinterface M-Bus

Mit Kommunikationsschnittstelle RS-485

Unterstützt Protokoll für OPC UA PubSub

Unterstützt Protokoll für PROFIBUS

Unterstützt Protokoll für MODBUS

Unterstützt Protokoll für PROFINET IO

Unterstützt Protokoll für sonstige Bussysteme

Mit Auditprotokollierung (Audit log)

Mit Firmware-Signatur

Mit Protokollierung von Sicherheitsereignissen (Security event log)

Mit rollenbasierter Zugriffskontrolle (RBAC)

Web-Server mit HTTPS-Übertragungsprotokoll

Breite

Höhe

Tiefe

Schutzart (IP), frontseitig

Herkunftsland

Zolltarifnummer

Gewicht

Universalmessgerät PM5100, ohne Kommunikation, bis zur 15. Harmonischen, 1 DA

Produktbild Rückseite

Produktbild Ansicht links

Produktbild Ansicht rechts

Das PowerLogic PM5110 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCDAnzeige. Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 64 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 15. Oberschwingung. Mit 4 Quadranten Energiemessung. Das Gerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 415 VAC und 125 bis 250 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Das Kommunikationsprotokoll ist Modbus RTU und ASCII 2 Drähte mit Schnittstelle RS485 Unterstützung. Das Messgerät verfügt auch über einen digitalen Impulsausgang und 33 konfigurierbare Alarme. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 72 Millimeter, Höhe 96 Millimeter und Produktgewicht 380 g.

Universalmessgerät PM5110, Modbus RTU, bis zur 15. Harmonischen, 1 DA

Das PowerLogic PM5111 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige und verfügt über eine zusätzliche MID Zertifizierung. Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 64 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 15. Oberschwingung. Mit 4 Quadranten Energiemessung. Das Gerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 415 VAC und 125 bis 250 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Das Kommunikationsprotokoll ist Modbus RTU und ASCII 2 Drähte mit Schnittstelle RS485 Unterstützung. Das Messgerät verfügt auch über einen digitalen Impulsausgang und 33 konfigurierbare Alarme. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 72 Millimeter, Höhe 96 Millimeter und Produktgewicht 380 g.

Universalmessgerät PM5111, Modbus RTU, MID konform, bis zur 15. Harmonischen, 1 DA

Hardware Kit für Messgeräte der PowerLogic PM51xx Serie. Der Bausatz enthält eine Anzahl von 4 Eingangsklemmen (Kommunikations-, Stromversorgungs- und Stromwandlerschrauben) und Befestigungsmaterial für die Schaltschrankwand.

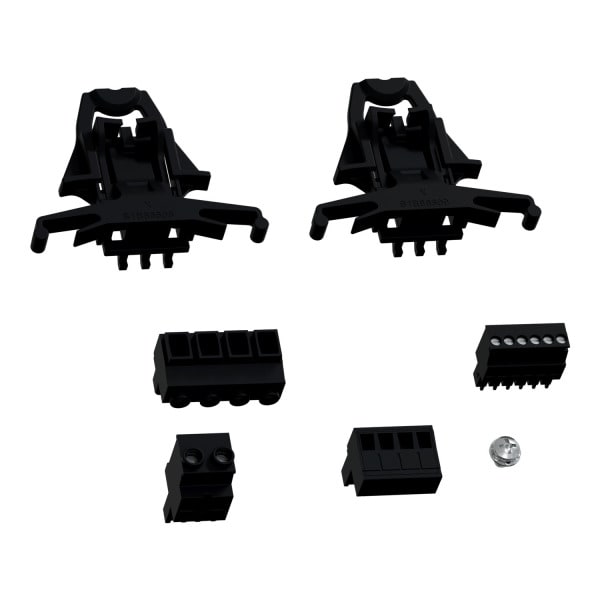

SCHNEIDER ELECTRIC - PowerLogic PM5000 Serie - Ersatzsteckersatz für PM5100

Wesentliche Daten

Verpackung und Lieferbedingungen

SCHNEIDER ELECTRIC - PowerLogic PM5000 Serie - Ersatzsteckersatz für PM5100

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
