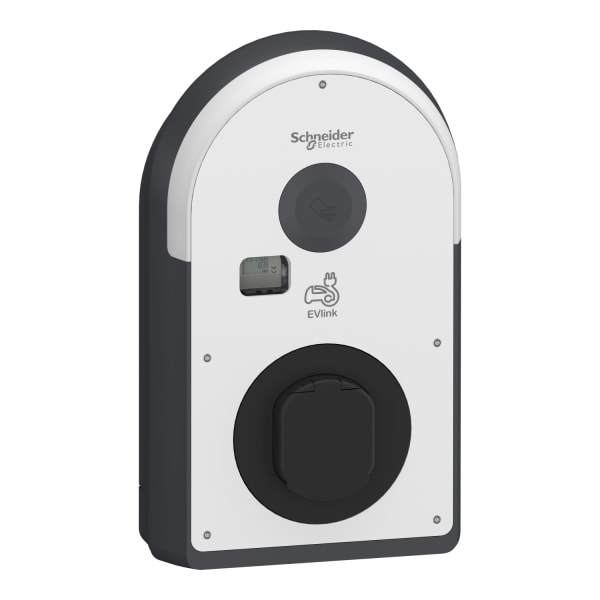

SCHNEIDER ELECTRIC - Pro AC Wallbox, 22kW, T2S Steckdose, MID, 6mA, IP55, IK10, NFC/RFID Reader

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - EVB3S22N40M
Ausführung Anschluss Anlagenseite - 3-phasig
Eingangsspannung - 380 .. 415 V
Frequenz - 50/60 Hz
Anzahl der Ladepunkte - 1

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606482213166

Sonepar Artikelnummer

121022041

Hersteller Artikelnummer

EVB3S22N40M

Hersteller Typ

EVB3S22N40M

Hersteller Artikel Nr.:

EVB3S22N40M

Ausführung Anschluss Anlagenseite:

3-phasig

Eingangsspannung:

380 .. 415 V

Frequenz:

50/60 Hz

Anzahl der Ladepunkte:

Max. Leistung pro Ladepunkt:

22 kW

Anzahl der Ladekupplungen Typ 2:

Anzahl der Ladekupplungen Typ 2 CCS:

Nennanschlussleistung:

22 kW

Breite:

317 mm

Höhe:

529 mm

Tiefe:

153 mm

Anzahl der Ladekupplungen Typ 1:

Anzahl der Ladekupplungen Typ 1 CCS:

Anzahl der Ladesteckdosen Typ 2:

Anzahl der Ladekupplungen GB AC:

Anzahl der Ladekupplungen GB DC:

Anzahl der Ladesteckdosen GB:

Anzahl der Ladesteckdosen Typ 3:

Anzahl der Ladekupplungen CHAdeMO:

Anzahl der CEE-Steckdosen (IEC 60309):

Mit Hausanschlusskasten (HAK):

Nein

Anzahl der Haushaltssteckdosen:

Anzahl der FI-Schalter Typ A:

Ladekabel dauerhaft verriegelbar an der Ladestation:

Nein

Anzahl der FI-Schalter Typ B:

DC-Fehlerstromerkennung:

Schützkontakt-Verschweiß-Erkennung:

Mit Leitungsschutzschalter:

Nein

Vernetzbar als Master:

Vernetzbar als Extender:

Nein

Vernetzbar über LAN:

Vernetzbar über WLAN:

Nein

Mobilfunkstandard 4G (LTE):

Mobilfunkstandard 5G:

Nein

Mit Energiezähler:

Mit Schlüsselschalter:

Nein

Mit integriertem RFID-Kartenleser:

NFC (Near Field Communication):

Statisches Lastmanagement integriert:

Nein

Geeignet für dynamisches Lastmanagement:

Open Charge Point Protocol (OCPP) Version:

1.6

Plug and charge (ISO 15118):

Nein

Mit Display:

Nein

Werkstoff des Gehäuses:

Kunststoff

Schutzart (IP):

IP55

Schlagfestigkeit:

IK10

Kompatibel mit Apple HomeKit:

Nein

Kompatibel mit Google Assistant:

Nein

Kompatibel mit Amazon Alexa:

Nein

IFTTT-Unterstützung verfügbar:

Nein

Bedienung und Konfiguration über App:

Export der Ladehistorie:

Anschließbarer Leiterquerschnitt:

16 mm²

Backend mitgeliefert:

Nein

Mit MID-kompatiblem Energiezähler:

Herkunftsland:

Zolltarifnummer:

85371098

Gewicht:

8.489 kg

EVlink Pro AC Wallbox mit Typ 2 Steckdose mit Shuttern. Für den Einsatz in halböffentlichen Garagen oder auf Parkplätzen, für die Innen- oder Außeninstallation an der Wand, auf der EVlink Stele (EVA1PBS1 / EVA1PBS2) oder im Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 Ladung gemäß IEC 61851-1, 3-phasig mit maximal 22 kW Ladeleistung, Typ 2 Steckdose. mit integriertem MID-Zähler 3-phasig, 6mA Gleichfehlerstromerkennung (ermöglicht den Einsatz eines FI Typ A). Digitaleingänge: 1 für vorübergehende Strombegrenzung, 1 für verschobene/ausgesetzte Ladung, 1 für EV-Anwesenheitserkennung. Zugriffskontroller über NFC / RFID Reader. NFC Reader 13,56 MHz kompatibel mit Typ 1, 2, 4 und 5 Badges, RFID Reader: Entspricht den Protokollen ISO/CEI 14443 A &B und ISO/CEI 15693, Kompatibel mit Mifare Ultralight, Mifare Classic, Mifare Plus. Nutzerinformationen und Statusmeldung über einen gut sichtbaren LED-Bogen, inbetriebnahme der Wallbox über eSetup App via Bluetooth. Kommunikationsstandards: Bluetooth, Ethernet 2 Anschlüsse (1 für Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J zur Anbindung an ein Backend sowie dem Lastmanagementsystem EcoStruxure EV Charging Expert. optionales Zubehör: Wifi Modul (EVA1MW), Modem Modul (EVA1MS &EVA1MM), ISO 15118 Modul (EVA1M8), steckbar auf den Ladecontroller. Farbe der Ladestation: Korpus: Dunkelgrau RAL 7016 und Schwarz RAL 9005, Frontabdeckung: Weiß RAL 9003. Abmessungen BxHxT: 317x529x153mm, Gewicht: 7,5 kg, Material: Polycarbonat UV-behandelt. Stoßfestigkeit IK10, Schutzgrad IP55, Betriebstemperatur -30 bis 50°C, Lagertemperatur -40 bis 80°C, Betriebshöhe max. 2000m ohne Derating, rel. Luftfeuchte 5 bis 95%, Eigenverbrauch <10W. Erdungssystem: TT, TN(S) oder TN(C)(S), IT kompatibel mit zusätzlichem Trenntransformator in der Spannungsversorgung. Normen und Standards: CE, E.V. Ready, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 und NF-C 61314.
