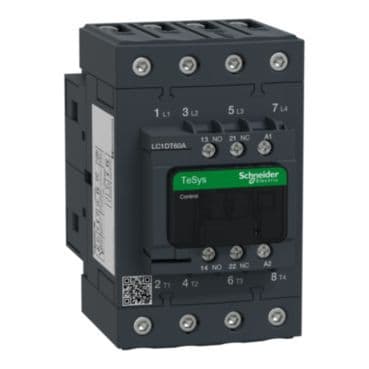

SCHNEIDER ELECTRIC - Schütz TeSys D - 4P(4 S) - AC-1 - <= 440 V 60 A - 120 V AC Spule

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - LC1DT60AG7
Spannungsart zur Betätigung - AC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 4
Bemessungsbetriebsstrom Ie bei AC-1, 400 V - 60 A

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3389119409285

Sonepar Artikelnummer

121169222

Hersteller Artikelnummer

LC1DT60AG7

Hersteller Typ

LC1DT60AG7

Hersteller Artikel Nr.:

LC1DT60AG7

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

60 A

Bemessungssteuerspeisespannung AC 60 Hz:

120 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

440 V

Betriebsspannung AC 60 Hz:

440 V

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Breite:

70 mm

Höhe:

122 mm

Tiefe:

120 mm

Herkunftsland:

Zolltarifnummer:

85364900

Gewicht:

1.062 kg

TeSys D-Schütze sind für die perfekte Integration in Steuerungssysteme konzipiert. Mit ihnen lassen sich Motorstarter für fast jede Art von Anwendung realisieren. TeSys D-Schütze sind in 13 Schützleistungen für induktive Motoranwendungen bis zu 150 Volllastampere und ohmsche Lasten bis zu 200 Ampere erhältlich. Dieses 4-polige IEC-Schütz kann auf eine DIN-Schiene oder direkt auf eine Schalttafel montiert werden. Schütz hat vier Schließer-Leistungskontakte. Leistungskontakte haben eine ohmsche Belastbarkeit von 60 A. Das Schütz wird mit einer 120 VAC 50/60 Hz-Spule geliefert. Das Schütz hat standardmäßig einen Schließer und einen Öffner als Hilfskontakt eingebaut. Der Öffnerkontakt ist spiegelzertifiziert. Schraubklemmen werden für Last- und Hilfsanschlüsse verwendet. Ein umfangreiches Zubehörsortiment macht es einfach, die Anforderungen der meisten Anwendungen zu erfüllen. Das Schütz ist 4,80 Zoll hoch, 2,76 Zoll breit und 4,72 Zoll tief. Es wiegt 2,40 lbs. Das Schütz ist nach UL, CSA, IEC, CCC, EAC und Marine-Standards zertifiziert. Das Schütz erfüllt auch die Anforderungen von RoHS/REACh und ist somit ein Green Premium Produkt.
