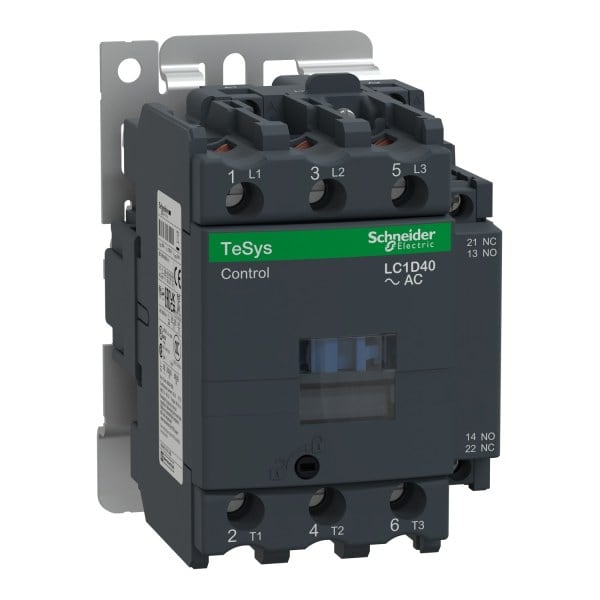

SCHNEIDER ELECTRIC - Schütz TeSys LC1-D - 3P - AC-3 440V 40 A - Spule 230 V AC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - LC1D40P7
Bemessungssteuerspeisespannung AC 50 Hz - 230 V
Spannungsart zur Betätigung - AC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 3

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3389110417487

Sonepar Artikelnummer

120036022

Hersteller Artikelnummer

LC1D40P7

Hersteller Typ

LC1D40P7

Hersteller Artikel Nr.:

LC1D40P7

Bemessungssteuerspeisespannung AC 50 Hz:

230 V

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

60 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

40 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

18.5 kW

Bemessungsbetriebsleistung bei AC-4, 400 V:

9 kW

Bemessungssteuerspeisespannung AC 60 Hz:

230 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

440 V

Betriebsspannung AC 60 Hz:

440 V

Bemessungsbetriebsstrom Ie bei AC-4, 400 V:

20 A

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

75 mm

Höhe:

127 mm

Tiefe:

119 mm

Herkunftsland:

Zolltarifnummer:

85364900

Gewicht:

1.453 kg

Schütz TeSys LC1-D, 3p, AC-3 440V 40A, Spule 230 V AC. Produktserie: TeSys D - Baureihe: TeSys - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-4, AC-1, AC-2, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3S - Nennbetriebsstrom Ie: 40 A (<= 60 °C) bei <= 440 V AC AC-3 für Hauptstromkreis, 60 A (<= 60 °C) bei <= 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 30 kW bei 660...690 V AC 50 Hz AC-3, 22 kW bei 440 V AC 50 Hz AC-3, 22 kW bei 500 V AC 50 Hz AC-3, 22 kW bei 1000 V AC 50 Hz AC-3, 11 kW bei 220...230 V AC 50 Hz AC-3, 18.5 kW bei 380...400 V AC 50 Hz AC-3, 22 kW bei 415 V AC 50 Hz AC-3, 9 kW bei 400 V AC 50 Hz AC-4 - Motorleistung (HP): 30 hp bei 460/480 V AC 60 Hz 3 Phasen, 10 hp bei 200/208 V AC 60 Hz 3 Phasen, 3 hp bei 115 V AC 60 Hz 1 Phase, 10 hp bei 230/240 V AC 60 Hz 3 Phasen, 30 hp bei 575/600 V AC 60 Hz 3 Phasen, 5 hp bei 230/240 V AC 60 Hz 1 Phase - Anschlüsse - Klemmen: Hauptstromkreis : Schraubklemmen 2 Kabel 2,5-16 mm² - Kabelfestigkeit: fest, Steuerkreis : Klemmen mit Schraubklemmung 1 Kabel 1-4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 2 Kabel 1-2,5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 1 Kabel 1-4 mm² - Kabelfestigkeit: fest, Hauptstromkreis : Schraubklemmen 1 Kabel 2,5-25 mm² - Kabelfestigkeit: fest, Hauptstromkreis : Schraubklemmen 1 Kabel 2,5-25 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis : Schraubklemmen 1 Kabel 2,5-25 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis : Schraubklemmen 2 Kabel 2,5-10 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis : Schraubklemmen 2 Kabel 2,5-16 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 1 Kabel 1-2,5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 2 Kabel 1-4 mm² - Kabelfestigkeit: fest, Steuerkreis : Klemmen mit Schraubklemmung 2 Kabel 1-4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende.
