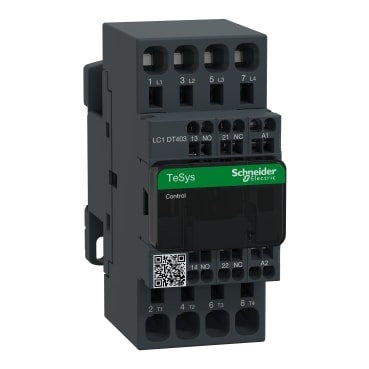

Schütz TeSys LC1D, 4p, AC-1 440 V 20A, 24 V AC. Baureihe: TeSys - Produktname: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Widerstandslast - Nutzungskategorie: AC-1 - Beschreibung der Pole: 4P - Zus. des Polkontakts: 4S - Betriebsbemessungsspannung Ue: <= 300 V DC für Hauptstromkreis, <= 690 V AC 25...400 Hz für Hauptstromkreis - Aufbau der Hilfskontakte: 1S + 1Ö - Überspannungskategorie: III - Konventioneller thermischer Strom in freier Luft (Ith): 20 A bei <= 60 °C für Hauptstromkreis, 10 A bei <= 60 °C für Signalschaltkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1, 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1, 250 A bei 440 V für Hauptstromkreis entspricht IEC 60947 - Nennkurzzeitstrom Icw: 105 A <= 40 °C 10 s Hauptstromkreis, 100 A 1 s Signalschaltkreis, 120 A 500 ms Signalschaltkreis, 210 A <= 40 °C 1 s Hauptstromkreis, 30 A <= 40 °C 10 min. Hauptstromkreis, 140 A 100 ms Signalschaltkreis, 61 A <= 40 °C 1 min. Hauptstromkreis - zugehörige Absicherung: 25 A gG bei <= 690 V Koordination Typ 1 für Hauptstromkreis, 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1, 20 A gG bei <= 690 V Koordination Typ 2 für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 600 V für Hauptstromkreis Zertifizierungen CSA, 690 V für Hauptstromkreis entspricht IEC 60947-4-1, 690 V für Signalschaltkreis entspricht IEC 60947-1 - Schutzabdeckung: mit - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-5-1, EN 60947-4-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: DNV, RINA, CCC, GOST, BV, CSA, GL, LROS (Lloyds register of shipping), UL - Anschlüsse - Klemmen: Hauptstromkreis : Federzugklemmen 1 Kabel 2,5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis : Federzugklemmen 2 Kabel 2,5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Federzugklemmen 1 Kabel 2,5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Federzugklemmen 2 Kabel 2,5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende - Ansprechzeit: 4-19 ms Öffnung, 12-22 ms Schließung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1 - mechanische Lebensdauer: 15 Mcycles. Ihr Nutzen: Standardschütze 0,06-75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.... Anwendungen: Industrie, Infrastruktur, Gebäude etc.: - Die Schütze TeSys D wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt - Sie können zur Erstellung von Motorstartern für jeden Anwendungstyp verwendet werden....
