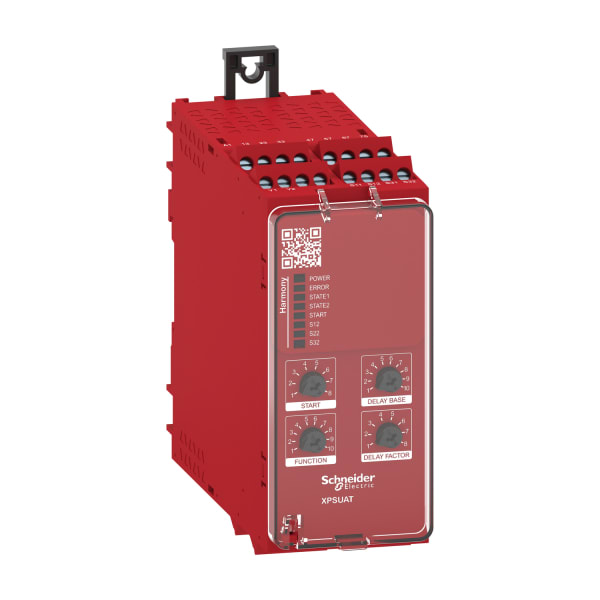

SCHNEIDER ELECTRIC - Sicherheitsrelais 10Fkt. 1K. 3+3S/1Ö/2Tr., 48-240VACDC, Schraub

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - XPSUAT33A3AP
Ausführung - Grundgerät
Ausführung des elektrischen Anschlusses - Schraubanschluss
Spannungsart der Versorgungsspannung - AC/DC
Versorgungsspannung AC 50 Hz - 48 .. 240 V

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606489601713

Sonepar Artikelnummer

120905187

Hersteller Artikelnummer

XPSUAT33A3AP

Hersteller Typ

XPSUAT33A3AP

Hersteller Artikel Nr.:

XPSUAT33A3AP

Ausführung:

Grundgerät

Ausführung des elektrischen Anschlusses:

Schraubanschluss

Spannungsart der Versorgungsspannung:

AC/DC

Versorgungsspannung AC 50 Hz:

48 .. 240 V

Versorgungsspannung DC:

48 .. 240 V

Auswertung der Eingänge:

zweikanalig

Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet:

Sicherheitstyp nach IEC 61496-1:

Stoppkategorie nach IEC 60204:

0 + 1

Geeignet für Tragschienenmontage:

Mit abnehmbaren Klemmen:

Versorgungsspannung AC 60 Hz:

48 .. 240 V

Geeignet zur Überwachung von Positionsschaltern:

Geeignet zur Überwachung von NOT-AUS-Kreisen:

Geeignet zur Überwachung von Ventilen:

Nein

Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen:

Geeignet zur Überwachung von taktilen Sensoren:

Nein

Geeignet zur Überwachung von Magnetschaltern:

Geeignet zur Überwachung von Näherungsschaltern:

Leistungsaufnahme:

4 W

Mit Starteingang:

Mit Mutingfunktion:

Nein

Mit Rückführkreis:

Rückfallverzögerung:

0 .. 900 s

Steuerspannungsart 1:

AC/DC

Steuerspannung 1:

48 .. 240 V

Steuerspannungsart 2:

AC/DC

Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet:

Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter:

Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter:

Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet:

Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet:

Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter:

Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter:

Spannungsart der Betriebsspannung:

AC/DC

Betriebsspannung AC 50 Hz:

48 .. 240 V

Betriebsspannung AC 60 Hz:

48 .. 240 V

Betriebsspannung DC:

48 .. 240 V

Bemessungsschaltstrom:

0.02 A

Performance Level nach EN ISO 13849-1:

Level e

SIL nach IEC 61508:

Mit Zulassung für BG BIA:

Nein

Mit Zulassung nach UL:

Breite:

45 mm

Höhe:

100 mm

Tiefe:

120 mm

Herkunftsland:

Zolltarifnummer:

85364900

Gewicht:

0.450 kg

Die Sicherheitsrelais Harmony XPS Universal sind in unterschiedlichen Sicherheitsanwendungen dank ihrer wählbaren Sicherheitsfunktion und Startoption per frontseitigen Drehschaltern optimal einsetzbar. Dadurch reduziert sich die Variantenvielfalt der benötigten Geräte und mit der Diagnosefunktion lassen sich Zustände einfach an eine SPS übertragen, so daß Stillstandszeiten durch eindeutige Fehlerangaben verringert werden. Aus 10 wählbaren Sicherheitsfunktionen läßt sich die benötigte Funktion einfach einstellen. An den Eingängen können mechanische Kontakte von Not-Aus/Halt-Tastern, Positions- oder Magnetschaltern, Trittmatten sowie elektronische PNP/NPN-Sensoren, Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Eine Sicherheitsfunktion kann über die beiden Eingänge in zweikanaliger (redundanter) Ausführung betrieben werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start sowie optionaler Anlauftest zur Verfügung. Dieses Sicherheitsschaltgerät verfügt am Ausgang über 3 sichere unverzögerte Relais-Schließerkontakte, wahlweise 3 verzögerte sichere Schließerkontakte, 1 Öffnerkontakt, 1 Halbleiter-Meldeausgang sowie 1 Diagnosemeldung. Die Abschaltverzögerung (z. B. Stopp-Kategorie 1 oder 2, SS1 oder SS2) läßt sich von 0,1 Sekunde bis 15 Minuten gestuft einstellen. Mit Hilfe der qualifizierten Diagnose werden Zustände und Fehler mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme wertet diese Meldungen auswerten, so daß der Bediener am Maschinendisplay umfassend informiert wird. Die Versorgungsspannung beträgt 48-240 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUEP34AP einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung zeitsparend verzichtet werden. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt.
