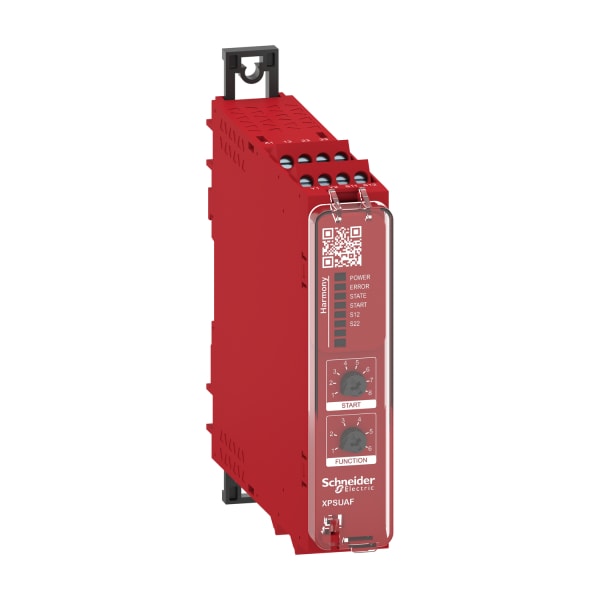

SCHNEIDER ELECTRIC - Sicherheitsrelais 6Fkt. 1K. 3S/1Tr., 24VACDC, Schraub

Die Sicherheitsrelais Harmony XPS Universal sind in unterschiedlichen Sicherheitsanwendungen dank ihrer wählbaren Sicherheitsfunktion und Startoption per frontseitigen Drehschaltern optimal einsetzbar. Dadurch reduziert sich die Variantenvielfalt der benötigten Geräte und mit der Diagnosefunktion lassen sich Zustände einfach an eine SPS übertragen, so daß Stillstandszeiten durch eindeutige Fehlerangaben verringert werden. Aus 6 wählbaren Sicherheitsfunktionen läßt sich die benötigte Funktion einfach einstellen. An den Eingängen können mechanische Kontakte von Not-Aus/Halt-Tastern, Positions- oder Magnetschaltern, sowie elektronische PNP-Sensoren, Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Eine Sicherheitsfunktion kann über die beiden Eingänge in zweikanaliger (redundanter) Ausführung betrieben werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start sowie optionaler Anlauftest zur Verfügung. Dieses Sicherheitsschaltgerät verfügt am Ausgang über 3 sichere Relais-Schließerkontakte und 1 Diagnosemeldung. Mit Hilfe der qualifizierten Diagnose werden Zustände und Fehler mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme wertet diese Meldungen auswerten, so daß der Bediener am Maschinendisplay umfassend informiert wird. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUEP14AP einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung zeitsparend verzichtet werden. Die Versorgungsspannung beträgt 24 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt.
