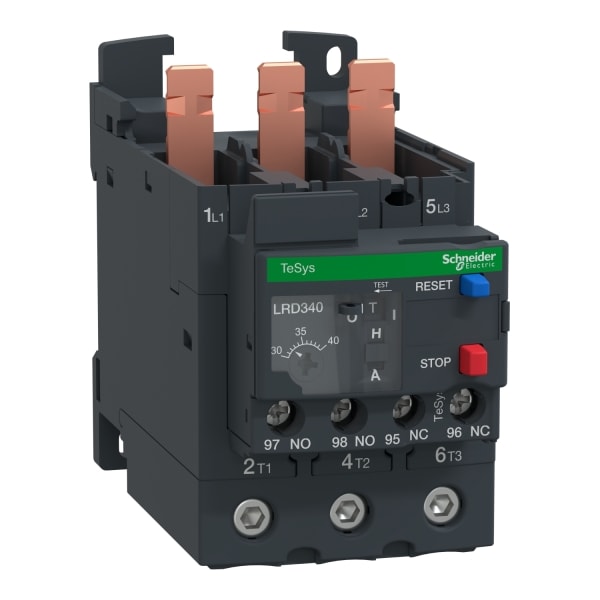

SCHNEIDER ELECTRIC - thermisches Überlastungsschutzrelais für Motor - TeSys D - Klasse 10 A

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - LR3D340
Einstellbarer Strombereich - 30 .. 40 A
Max. Bemessungsbetriebsspannung Ue - 690 V
Montageart - Direktanbau/Einzelaufstellung
Anschlussart Hauptstromkreis - Schraubanschluss

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3389119215916

Sonepar Artikelnummer

121169541

Hersteller Artikelnummer

LR3D340

Hersteller Typ

LR3D340

Hersteller Artikel Nr.:

LR3D340

Einstellbarer Strombereich:

30 .. 40 A

Max. Bemessungsbetriebsspannung Ue:

690 V

Montageart:

Direktanbau/Einzelaufstellung

Anschlussart Hauptstromkreis:

Schraubanschluss

Auslöseklasse:

CLASS 10 A

Reset-Funktion automatisch:

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Reset-Funktion Eingang:

Nein

Reset-Funktion Taster:

Herkunftsland:

Zolltarifnummer:

85364900

Gewicht:

0.392 kg

TeSys LRD thermisches Überlastrelais, 40A/690V, thermischer Einstellbereich 30-40A, Auslöseklasse 10A, für den Schutz von 3-Phasen-Motoren 18,5kW@400V. Nicht-differentielles Gerät, es kann mit unsymmetrischen Lasten verwendet werden. Es verfügt über einen thermischen Einstellregler, einen Wahlschalter für die manuelle und automatische Rückstellung. Sowie auch einen Testwahlschalter für die Simulation einer Auslösung, Reset- und Stop-Tasten, eine Flaggenanzeige und 2 Hilfskontakte 1NO+1NC für die Fehlersignalisierung. Die Einstellungen sind durch eine durchsichtige Abdeckung geschützt, die durch eine Plombe verschlossen werden kann. Anschluss über EverLink BTR-Schraubklemmen , es wird direkt an die unteren Klemmen der 3-poligen Schütze LC1D40A-D80A angeschlossen. Montage auf DIN-Schiene oder Schraubbefestigung, getrennt vom Schütz, unter Verwendung eines Klemmenblocks LAD96560 (separat zu bestellen). Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHs/Reach).
