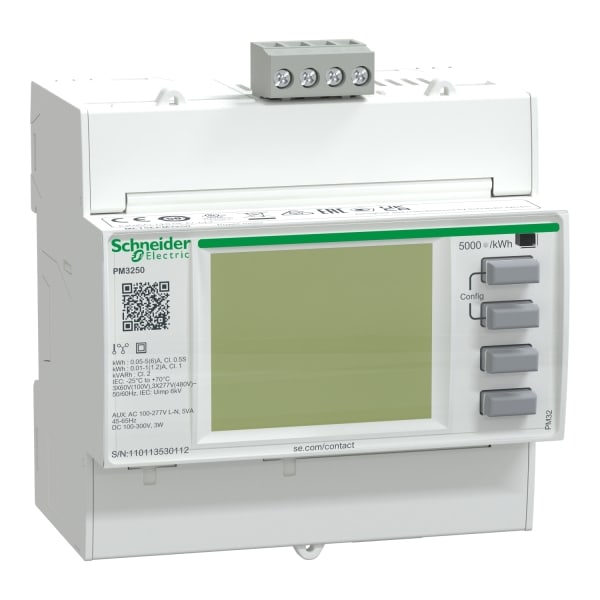

SCHNEIDER ELECTRIC - Universalmessgerät PowerLogic PM3250, Modbus RTU, 1A/5A,

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - METSEPM3250
Ausführung - Messwandler
Montageart - DIN-Schiene
Strommessgerät - Ja
Blindleistungsmesser - Ja

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606480481604

Sonepar Artikelnummer

120389869

Hersteller Artikelnummer

METSEPM3250

Hersteller Typ

METSEPM3250

Hersteller Artikel Nr.:

METSEPM3250

Ausführung:

Messwandler

Montageart:

DIN-Schiene

Strommessgerät:

Blindleistungsmesser:

Frequenzmesser:

Nein

Voltmeter:

Wirkleistungsmessgerät:

Spannungsart der Versorgungsspannung:

AC/DC

Polart:

Dreileiter/Vierleiter

Anschließbarer Leiterquerschnitt eindrähtig:

6 mm²

Mit Drehzahlmesser:

Nein

Impulszähler:

Nein

Oberschwingungsmessung:

Nein

Scheinleistung:

Leistungsfaktor:

Phasenwinkel (cos phi):

Nein

Messwertspeicher:

Nein

Messungsart Lastgang:

Nein

Geeicht:

Nein

Impulsausgang:

ohne

Abtastfrequenz:

3200 Hz

Anzahl der Spannungsmesseingänge:

Anzahl der Strommesseingänge:

Versorgungsspannung AC 50 Hz:

173 .. 480 V

Versorgungsspannung AC 60 Hz:

173 .. 480 V

Versorgungsspannung DC:

100 .. 300 V

Frequenzmessbereich:

45 .. 65 Hz

Nennstrom (In):

5 A

Maximalstrom (Imax):

10 A

Display:

LCD

Fernanzeige:

Nein

Displayauflösung (horizontal):

128 px

Displayauflösung (vertikal):

96 px

Anzahl der analogen Eingänge:

Anzahl der analogen Ausgänge:

Anzahl der digitalen Eingänge:

Anzahl der digitalen Ausgänge:

Anzahl der Ethernet-Anschlüsse:

Geeignet für RJ-Stecker:

Nein

Unterstützt Protokoll für IEC 61850 Ethernet:

Nein

Mit Kommunikationsschnittstelle KNX:

Nein

Mit Kommunikationsinterface M-Bus:

Nein

Mit Kommunikationsschnittstelle RS-485:

Unterstützt Protokoll für OPC UA PubSub:

Nein

Unterstützt Protokoll für PROFIBUS:

Nein

Unterstützt Protokoll für MODBUS:

Unterstützt Protokoll für PROFINET IO:

Nein

Unterstützt Protokoll für sonstige Bussysteme:

Nein

Mit Auditprotokollierung (Audit log):

Nein

Mit Firmware-Signatur:

Nein

Mit Protokollierung von Sicherheitsereignissen (Security event log):

Mit rollenbasierter Zugriffskontrolle (RBAC):

Nein

Web-Server mit HTTPS-Übertragungsprotokoll:

Nein

Breite:

90 mm

Höhe:

101.5 mm

Tiefe:

70 mm

Schutzart (IP), frontseitig:

IP40

Herkunftsland:

Zolltarifnummer:

90283019

Gewicht:

0.260 kg

PowerLogic PM3250 Universalmessgerät für DIN Montage mit einem hintergrundbeleuchteten LCD Display (128 x 96 Pixel). Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 32 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor, Scheinleistung, Gesamtharmonische Verzerrung und bis zur 15ten Harmonischen. Mit 4 Quadranten Energiemessung. Das Messgerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 277VAC, 173 bis 480VAC und 100 bis 300VDC. Der Bemessungsstrom für dieses Messgerät beträgt 1 A oder 5 A und unterstützt einphasige, einphasige und neutrale oder dreiphasige Konfigurationen. Der direkte Messbereich beträgt 50 bis 570VAC, mit einem externen Spannungswandler 570 bis 999000VAC. Der Bereich der Messspannung zwischen den Phasen beträgt 80 bis 570 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Neutralleiter beträgt 50 bis 330VAC bei 45 bis 65 Hz. Das Kommunikationsprotokoll ist Modbus RTU und ASCII 2 Drähte mit RS485 Anschluss. Das Messgerät bietet eine Ereignisaufzeichnung mit bis zu 5 Alarmen. Die Produktabmessungen sind wie folgt: Breite 90 mm, Tiefe 70 mm, Höhe 95 mm und Produktgewicht 260 g.
