SCHNEIDER ELECTRIC - VG! Auslösesystem Micrologic 6.2E 3P3D 250A

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C2536E250
Polzahl - 3
Bemessungsdauerstrom Iu - 250 A
Überlastauslöser Stromeinstellung - 100 .. 250 A
Kurzschlussauslöserfunktion - verzögert

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606481999733

Sonepar Artikelnummer

120955809

Hersteller Artikelnummer

C2536E250

Hersteller Typ

C2536E250

Hersteller Artikel Nr.:

C2536E250

Polzahl:

Bemessungsdauerstrom Iu:

250 A

Überlastauslöser Stromeinstellung:

100 .. 250 A

Kurzschlussauslöserfunktion:

verzögert

Mit Erdschlussschutzfunktion:

Ausführung des Motorschutzes:

elektronischer Auslöser

Bemessungsschaltstrom:

250 A

Stromeinstellung verzögerter Kurzschlussauslöser:

150 .. 2500 A

Stromeinstellung unverzögerter Kurzschlussauslöser:

375 .. 3000 A

Externe Stromversorgung erforderlich:

Spannungsart der Versorgungsspannung:

Versorgungsspannung DC:

24 V

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Spannungsart der Betriebsspannung:

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Breite:

104.7 mm

Höhe:

96.9 mm

Tiefe:

90.3 mm

Herkunftsland:

Zolltarifnummer:

85363090

Gewicht:

0.555 kg

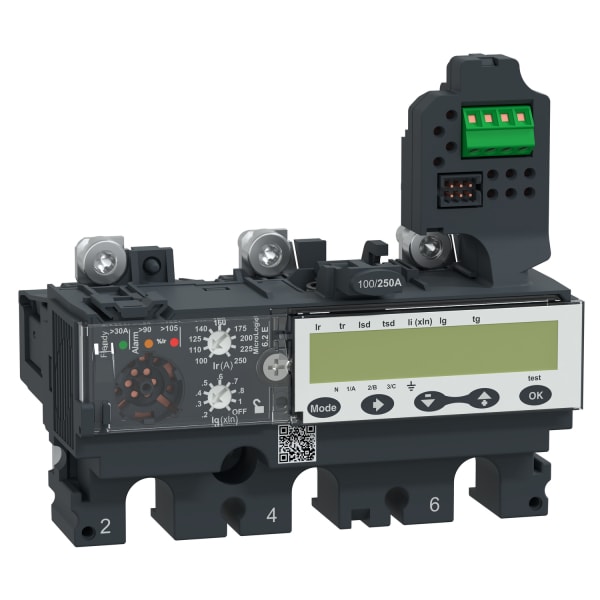

Bei diesem elektronischen Auslösegerät MicroLogic 6.2 E (Energy) handelt es sich um ein 3-poliges 3d-Auslösegerät, das bei Leistungsschaltern ComPacT NSX 250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 250 A ist die beste Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. Er verfügt über einen zusätzlichen und einstellbaren Erdschlussschutz. MicroLogic 6.2 E zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 6.2 E ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
