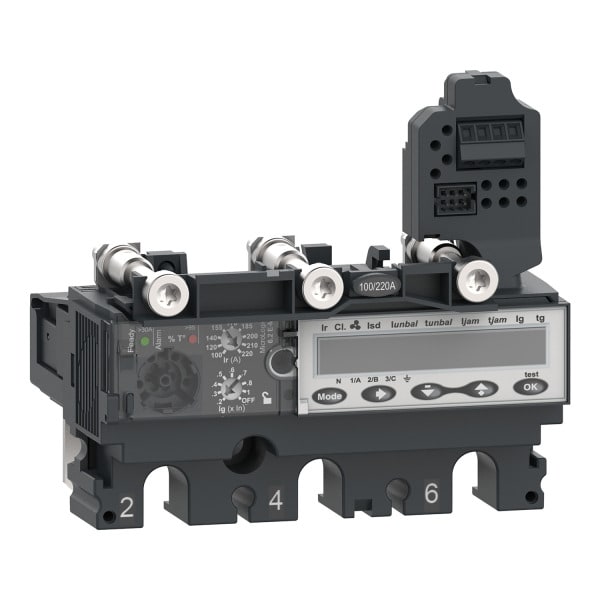

SCHNEIDER ELECTRIC - VG! Auslösesystem Micrologic 6.2E-M 3P3D 220A

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C2536M220
Polzahl - 3
Bemessungsdauerstrom Iu - 220 A
Überlastauslöser Stromeinstellung - 100 .. 220 A
Kurzschlussauslöserfunktion - verzögert

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606482000476

Sonepar Artikelnummer

120955880

Hersteller Artikelnummer

C2536M220

Hersteller Typ

C2536M220

Hersteller Artikel Nr.:

C2536M220

Polzahl:

Bemessungsdauerstrom Iu:

220 A

Überlastauslöser Stromeinstellung:

100 .. 220 A

Kurzschlussauslöserfunktion:

verzögert

Mit Erdschlussschutzfunktion:

Ausführung des Motorschutzes:

elektronischer Auslöser

Bemessungsschaltstrom:

220 A

Stromeinstellung verzögerter Kurzschlussauslöser:

500 .. 2860 A

Stromeinstellung unverzögerter Kurzschlussauslöser:

3300 A

Externe Stromversorgung erforderlich:

Spannungsart der Versorgungsspannung:

Versorgungsspannung DC:

24 V

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Spannungsart der Betriebsspannung:

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Breite:

104.7 mm

Höhe:

96.9 mm

Tiefe:

90.3 mm

Herkunftsland:

Zolltarifnummer:

85363030

Gewicht:

0.531 kg

Bei diesem elektronischen 3-poligen 3d-Auslösegerät MicroLogic 6.2 E-M (Energy) handelt es sich um ein elektronisches Auslösegerät, das bei Leistungsschaltern ComPacT NSX 250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 220 A ist die beste Wahl für Motorschutzanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. Es bietet einen Phasenunsymmetrie- oder Phasenausfallschutz und einen zusätzlichen und anpassbaren Erdschlussschutz. MicroLogic 6.2 E-M zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 6.2 E-M ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
