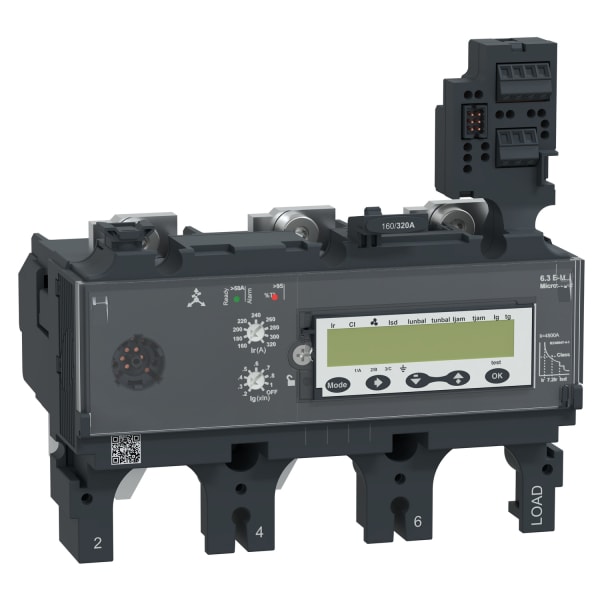

SCHNEIDER ELECTRIC - VG! Auslösesystem Micrologic 6.3E-M 3P3D 320A

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C4036M320
Polzahl - 3
Bemessungsdauerstrom Iu - 320 A
Überlastauslöser Stromeinstellung - 160 .. 320 A
Kurzschlussauslöserfunktion - verzögert

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606482003125

Sonepar Artikelnummer

120956131

Hersteller Artikelnummer

C4036M320

Hersteller Typ

C4036M320

Hersteller Artikel Nr.:

C4036M320

Polzahl:

Bemessungsdauerstrom Iu:

320 A

Überlastauslöser Stromeinstellung:

160 .. 320 A

Kurzschlussauslöserfunktion:

verzögert

Mit Erdschlussschutzfunktion:

Ausführung des Motorschutzes:

elektronischer Auslöser

Bemessungsschaltstrom:

320 A

Stromeinstellung verzögerter Kurzschlussauslöser:

800 .. 4160 A

Stromeinstellung unverzögerter Kurzschlussauslöser:

4800 A

Externe Stromversorgung erforderlich:

Spannungsart der Versorgungsspannung:

Versorgungsspannung DC:

24 V

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Spannungsart der Betriebsspannung:

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Breite:

139.7 mm

Höhe:

136.2 mm

Tiefe:

112.6 mm

Herkunftsland:

Zolltarifnummer:

85363090

Gewicht:

1.501 kg

Bei diesem elektronischen 3-poligen 3d-Auslösegerät MicroLogic 6.3 E-M (Energy) handelt es sich um ein elektronisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 400/630 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 320 A ist die beste Wahl für Motorschutzanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. Es bietet einen Phasenunsymmetrie- oder Phasenausfallschutz und einen zusätzlichen und anpassbaren Erdschlussschutz. MicroLogic 6.3 E-M zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 6.3 E-M ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
