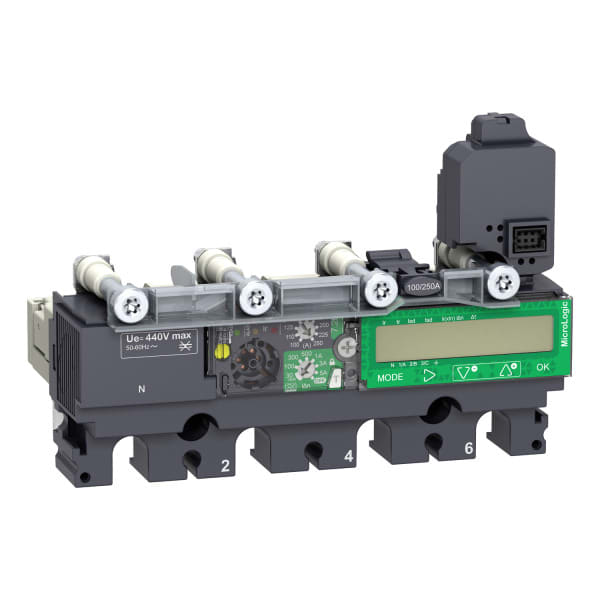

SCHNEIDER ELECTRIC - VG! Auslösesystem Micrologic 7.2E 4P 64-160A

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C1647E160
Polzahl - 4
Bemessungsdauerstrom Iu - 160 A
Überlastauslöser Stromeinstellung - 63 .. 160 A
Kurzschlussauslöserfunktion - verzögert

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606481993908

Sonepar Artikelnummer

120956671

Hersteller Artikelnummer

C1647E160

Hersteller Typ

C1647E160

Hersteller Artikel Nr.:

C1647E160

Polzahl:

Bemessungsdauerstrom Iu:

160 A

Überlastauslöser Stromeinstellung:

63 .. 160 A

Kurzschlussauslöserfunktion:

verzögert

Mit Erdschlussschutzfunktion:

Nein

Ausführung des Motorschutzes:

elektronischer Auslöser

Bemessungsschaltstrom:

160 A

Stromeinstellung verzögerter Kurzschlussauslöser:

94.5 .. 1600 A

Stromeinstellung unverzögerter Kurzschlussauslöser:

240 .. 2400 A

Externe Stromversorgung erforderlich:

Spannungsart der Versorgungsspannung:

Versorgungsspannung DC:

24 V

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Spannungsart der Betriebsspannung:

Betriebsspannung AC 50 Hz:

440 V

Betriebsspannung AC 60 Hz:

440 V

Breite:

139.7 mm

Höhe:

96.9 mm

Tiefe:

90.3 mm

Herkunftsland:

Zolltarifnummer:

85363090

Gewicht:

0.793 kg

Bei diesem elektronischen 4-poligen 4d-Auslösegerät MicroLogic 7.2 E (Energy) handelt es sich um ein elektronisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 160/250 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 160 A ist die beste Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. Die Vigi-Auslöseeinheit MicroLogic 7.2 E bietet einen integrierten, einstellbaren Differenzstromschutz. MicroLogic 7.2 E zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 7.2 E ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Ein Voralarm für Differenzstrom kann per Fernzugriff durch Installation des optionalen SDx-Moduls (LV429532) verfügbar sein. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
