Leistungsschalter

Auslöseblöcke

Schalt- und Steuerungstechnik

Last- und Leistungstrennschalter

Festeinbau-Leistungsschalter

Überlast-/Kurzschlussauslöser

Produktbild

Produktdatenblatt

Deeplink Produktseite

Reach-Erklärung

Gebrauchsanleitung

Montageanleitung

Produktbild Vorderseite

Verkaufsprospekt

Produktvideo

360° Ansicht

RoHS-Erklärung

EPD-Erklärung (Environmental Product Declaration)

Dies ist ein Grundschalter mit 4 Polen für ComPacT NSX160B. ComPacT NSX ist darauf ausgelegt, den Platz und das Ausschaltvermögen für alle Standard- und Sonderanwendungen zu optimieren. Dieser Grundschalter wird ohne Auslöseeinheit geliefert und ist mit allen Arten von Auslöseeinheiten kompatibel, die separat bestellt werden müssen. Das Ausschaltvermögen Icu beträgt 25 kA bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz (begrenzt auf 440 VAC 50/60 Hz, wenn ein Differenzstromschutz vorhanden ist). Es kann mit einer Vielzahl optionaler Funktionen und Zubehörteile ausgestattet werden. Die Abmessungen betragen 140 mm x 161 mm x 86 mm. Sie gewährleistet die Konformität mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160B ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Hersteller Artikel Nr.

Bemessungsdauerstrom Iu

Bemessungsspannung

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz

Gerätebauart

Anschlussart Hauptstromkreis

Polzahl

Verlustleistung

Integrierter Erdschlussschutz

Geeignet für Hutschienenmontage

Hutschienenmontage optional

Anzahl der Hilfskontakte als Öffner

Anzahl der Hilfskontakte als Schließer

Anzahl der Hilfskontakte als Wechsler

Mit Ausgelöstmelder

Mit integriertem Unterspannungsauslöser

Position des Anschlusses für Hauptstromkreis

Ausführung des Betätigungselements

Komplettgerät mit Schutzeinheit

Motorantrieb integriert

Motorantrieb optional

Schutzart (IP)

Herkunftsland

Zolltarifnummer

Gewicht

VG! NSX160B Grundschalter 4P 160A, 25kA/415VAC

Dies ist ein Grundschalter mit 4 Polen für ComPacT NSX160F. ComPacT NSX ist darauf ausgelegt, den Platz und das Ausschaltvermögen für alle Standard- und Sonderanwendungen zu optimieren. Dieser Grundschalter wird ohne Auslöseeinheit geliefert und ist mit allen Arten von Auslöseeinheiten kompatibel, die separat bestellt werden müssen. Das Ausschaltvermögen Icu beträgt 36 kA bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz (begrenzt auf 440 VAC 50/60 Hz, wenn ein Differenzstromschutz vorhanden ist). Es kann mit einer Vielzahl optionaler Funktionen und Zubehörteile ausgestattet werden. Die Abmessungen betragen 140 mm x 161 mm x 86 mm. Sie gewährleistet die Konformität mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160F ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

VG! NSX160F Grundschalter 4P 160A, 36kA/415VAC

Dies ist ein Grundschalter mit 4 Polen für ComPacT NSX160N. ComPacT NSX ist darauf ausgelegt, den Platz und das Ausschaltvermögen für alle Standard- und Sonderanwendungen zu optimieren. Dieser Grundschalter wird ohne Auslöseeinheit geliefert und ist mit allen Arten von Auslöseeinheiten kompatibel, die separat bestellt werden müssen. Das Ausschaltvermögen Icu beträgt 50 kA bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz (begrenzt auf 440 VAC 50/60 Hz, wenn ein Differenzstromschutz vorhanden ist). Es kann mit einer Vielzahl optionaler Funktionen und Zubehörteile ausgestattet werden. Die Abmessungen betragen 140 mm x 161 mm x 86 mm. Sie gewährleistet die Konformität mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160N ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

VG! NSX160N Grundschalter 4P 160A, 50kA/415VAC

Dies ist ein Grundschalter mit 4 Polen für ComPacT NSX160H. ComPacT NSX ist darauf ausgelegt, den Platz und das Ausschaltvermögen für alle Standard- und Sonderanwendungen zu optimieren. Dieser Grundschalter wird ohne Auslöseeinheit geliefert und ist mit allen Arten von Auslöseeinheiten kompatibel, die separat bestellt werden müssen. Das Ausschaltvermögen Icu beträgt 70 kA bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz (begrenzt auf 440 VAC 50/60 Hz, wenn ein Differenzstromschutz vorhanden ist). Es kann mit einer Vielzahl optionaler Funktionen und Zubehörteile ausgestattet werden. Die Abmessungen betragen 140 mm x 161 mm x 86 mm. Sie gewährleistet die Konformität mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160H ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

VG! NSX160H Grundschalter 4P 160A ,70kA/415VAC

Dies ist ein Grundschalter mit 4 Polen für ComPacT NSX160S. ComPacT NSX ist darauf ausgelegt, den Platz und das Ausschaltvermögen für alle Standard- und Sonderanwendungen zu optimieren. Dieser Grundschalter wird ohne Auslöseeinheit geliefert und ist mit allen Arten von Auslöseeinheiten kompatibel, die separat bestellt werden müssen. Das Ausschaltvermögen Icu beträgt 100 kA bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz (begrenzt auf 440 VAC 50/60 Hz, wenn ein Differenzstromschutz vorhanden ist). Es kann mit einer Vielzahl optionaler Funktionen und Zubehörteile ausgestattet werden. Die Abmessungen betragen 140 mm x 161 mm x 86 mm. Sie gewährleistet die Konformität mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160S ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

VG! NSX160S Grundschalter 4P 160A, 100kA/415VAC

Dies ist ein Grundschalter mit 4 Polen für ComPacT NSX160L. ComPacT NSX ist darauf ausgelegt, den Platz und das Ausschaltvermögen für alle Standard- und Sonderanwendungen zu optimieren. Dieser Grundschalter wird ohne Auslöseeinheit geliefert und ist mit allen Arten von Auslöseeinheiten kompatibel, die separat bestellt werden müssen. Das Ausschaltvermögen Icu beträgt 150 kA bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz (begrenzt auf 440 VAC 50/60 Hz, wenn ein Differenzstromschutz vorhanden ist). Es kann mit einer Vielzahl optionaler Funktionen und Zubehörteile ausgestattet werden. Die Abmessungen betragen 140 mm x 161 mm x 86 mm. Sie gewährleistet die Konformität mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160L ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

VG! NSX160L Grundschalter 4P 160A, 150kA/415VAC

DOC CE-Erklärung (Declaration of conformity CE)

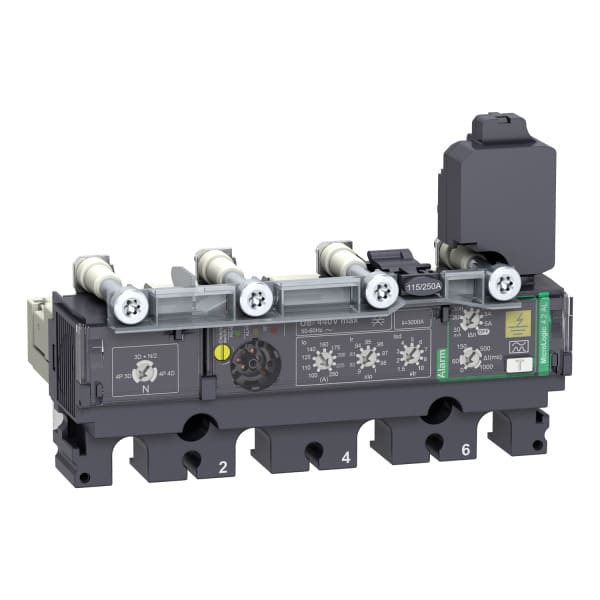

Bei dieser MicroLogic 4.2 AL handelt es sich um ein elektronisches 4d-Auslösegerät, das bei Leistungsschaltern ComPacT NSX 160/250 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 160 A ist die beste Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 4.2 AL bietet einen Differenzstromalarm ohne Auslösung, der an der Klemmenleiste verfügbar ist. MicroLogic 4.2 AL zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

SCHNEIDER ELECTRIC - VG! Auslösesystem Micrologic AL 4.2 4P 160A

Wesentliche Daten

Verpackung und Lieferbedingungen

Ein SCHNEIDER ELECTRIC Produkt

SCHNEIDER ELECTRIC - VG! Auslösesystem Micrologic AL 4.2 4P 160A

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien

Ein SCHNEIDER ELECTRIC Produkt
