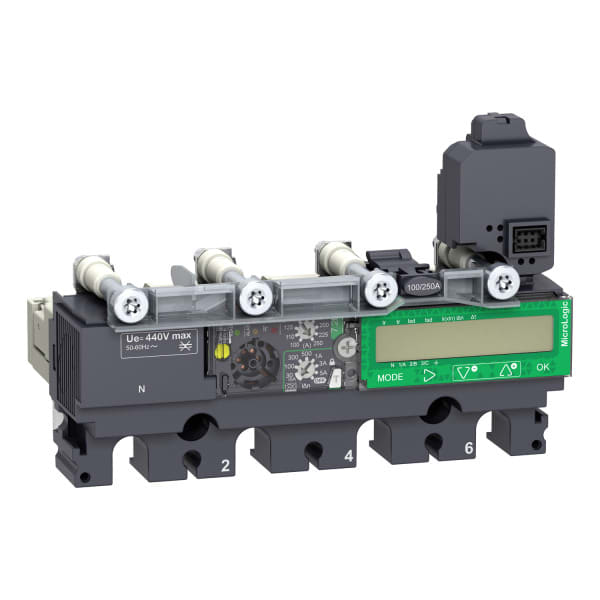

SCHNEIDER ELECTRIC - VG! Auslösesystem Micrologic AL 7.2E 4P 100A

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C1047A100
Polzahl - 4
Bemessungsdauerstrom Iu - 100 A
Überlastauslöser Stromeinstellung - 40 .. 100 A
Kurzschlussauslöserfunktion - verzögert

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606481994011

Sonepar Artikelnummer

120956682

Hersteller Artikelnummer

C1047A100

Hersteller Typ

C1047A100

Hersteller Artikel Nr.:

C1047A100

Polzahl:

Bemessungsdauerstrom Iu:

100 A

Überlastauslöser Stromeinstellung:

40 .. 100 A

Kurzschlussauslöserfunktion:

verzögert

Mit Erdschlussschutzfunktion:

Nein

Ausführung des Motorschutzes:

elektronischer Auslöser

Bemessungsschaltstrom:

100 A

Stromeinstellung verzögerter Kurzschlussauslöser:

60 .. 1000 A

Stromeinstellung unverzögerter Kurzschlussauslöser:

150 .. 1500 A

Externe Stromversorgung erforderlich:

Spannungsart der Versorgungsspannung:

Versorgungsspannung DC:

24 V

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Spannungsart der Betriebsspannung:

Betriebsspannung AC 50 Hz:

440 V

Betriebsspannung AC 60 Hz:

440 V

Breite:

139.7 mm

Höhe:

96.9 mm

Tiefe:

90.3 mm

Herkunftsland:

Zolltarifnummer:

85363030

Gewicht:

0.793 kg

Dieses elektronische 4d-Auslösegerät MicroLogic 7.2 E AL (Energy) ist ein 4-poliges 4d-Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 100/160/250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 100 A ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. MicroLogic 7.2 E AL bietet einen Differenzstromalarm ohne Auslösung, der an der Klemmenleiste verfügbar ist. MicroLogic 7.2 E AL zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 7.2 E AL ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
