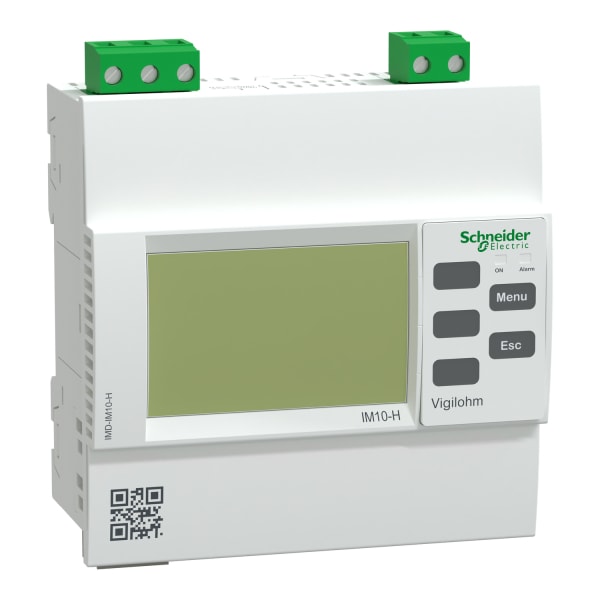

SCHNEIDER ELECTRIC - VIGILOHM IM10-H 110 - 230VAC - Krankenhaus

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Gemäß den IEC Normen ist es vorgeschrieben, IT-Medizinräume mit Isolationsüberwachungsgeräten (IMD) auszustatten. Dieses Gerät ist für die Überwachung von AC-, DC- und ACDC-Systemen für medizinische IT-Systeme bestimmt. Es misst den Netzisolationswiderstand durch Einspeisung eines niederfrequenten Wechselstroms zwischen Netz und Erde. Die Konfiguration wird gemäß den medizinischen Standards von der Vorderseite des Geräts aus über den HMI-Bildschirm vorgenommen. Die Einstellungen beziehen sich auf Isolationsalarmschwellen von 50 bis 500 Kiloohm. Es überwacht Netze bis zu 230VAC, 230VDC in der medizinischen IT-Architektur. Der Schwarz-Weiß-Bildschirm kann den Isolationswiderstand von 100 Ohm bis 10 Megohm anzeigen. Autotest startet automatisch alle 5 Stunden und bei Bedarf. Fällt der Isolationswiderstand des Systems unter den eingestellten Schwellenwert, d.h. es liegt ein Erdschluss vor, wird innerhalb von 4 Sekunden über das IMD-Ausgangsrelais ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Das Gerät kann von einer 110VAC bis 230VAC Quelle oder einer 125VDC bis 250VDC versorgt werden, alle mit einer Toleranz von plus oder minus 15%. Dieses Produkt kann auf einer DIN-Schiene oder bündig montiert werden. Frontseitige Schutzart ist IP52, rückseitig IP20 und Überspannungskategorie III.
