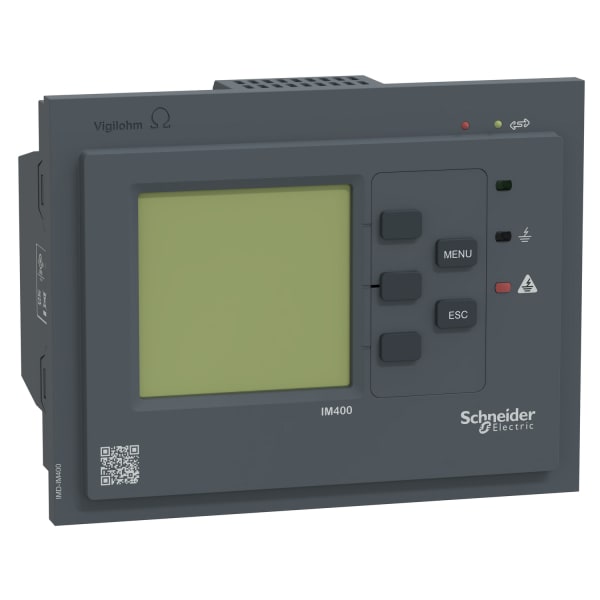

SCHNEIDER ELECTRIC - Vigilohm IM400 100-440Vac

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Gemäß den Normen wird empfohlen, Ihre Systeme mit Isolationsüberwachungsgeräten (IMD) auszurüsten. Dieses Gerät ist für die Überwachung von großen und gestörten AC-, DC- und ACDC-Systemen bestimmt. Es misst den Netzisolationswiderstand durch Einspeisung eines niederfrequenten Wechselstroms zwischen Netz und Erde. Die Konfiguration wird abhängig von der Installation eingestellt. Die Einstellungen erfolgen auf der Vorderseite des Geräts, über den HMI-Bildschirm oder über den Kommunikationsanschluss. Die Einstellungen beziehen sich auf den Netzwerktyp, die Alarm- und Voralarmschwellen, die Alarmverzögerung von 0 bis 7200 Sekunden und andere sind verfügbar. Es überwacht Netzwerke bis zu 830VAC bei Anschluss an den Neutralleiter, 480V bei Anschluss an die Leitung und 480VDC, mit bis zu 500microfarad. Der Schwarz-Weiß-Bildschirm kann den Isolationswiderstand von 10 Ohm bis 10 Megaohm, die Kapazität und temporäre Fehler anzeigen. Autotest startet automatisch alle 5 Stunden und bei Bedarf. Fällt der Isolationswiderstand des Systems unter den eingestellten Schwellenwert, d.h. liegt ein Erdschluss vor, wird über das IMD-Ausgangsrelais ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Das Gerät kann von einer 110VAC bis 440VAC Quelle oder einer 110VDC bis 440VDC Quelle versorgt werden, alle mit einer Toleranz von plus oder minus 15%. Dieses Produkt wird bündig eingebaut, z. B. in eine Schaltschranktür. Frontseitige Schutzart ist IP5, rückseitige Schutzart IP20 und Überspannung 300V Kategorie III. Das Überwachungsgerät ist mit einer RS485-Kommunikationsschnittstelle mit Modbus-Protokoll ausgestattet.
