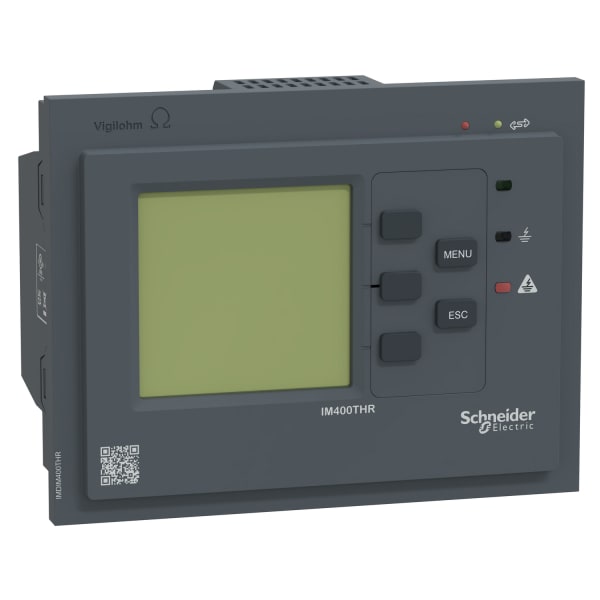

SCHNEIDER ELECTRIC - VIGILOHM IM400THR - Mittelspannungsnetz 0 bis 33kV L-PE - Versorgung 100-440VAC

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Gemäß den Normen wird empfohlen, Ihre Systeme mit Isolationsüberwachungsgeräten (IMD) auszurüsten. Dieses Gerät ist für die Überwachung von AC-Mittelspannungsanlagen bestimmt, wenn es mit dem Zubehör P1N und Spannungswandler verbunden ist. Es misst den Netzisolationswiderstand durch Einspeisung eines Gleichstroms zwischen Netz und Erde. Die Konfiguration hängt von der Installation ab. Die Einstellungen erfolgen auf der Vorderseite des Geräts über den HMI-Bildschirm. Die Einstellungen beziehen sich auf die Alarm- und Voralarmschwellen, die Alarmverzögerung von 0 bis 7200 Sekunden, und andere sind verfügbar. Auf dem Schwarz-Weiß-Bildschirm können Isolationswiderstände von 10 Ohm bis 10 Megohm sowie vorübergehende Fehler angezeigt werden. Autotest startet automatisch alle 5 Stunden und bei Bedarf. Fällt der Isolationswiderstand des Systems unter den eingestellten Schwellenwert, was bedeutet, dass ein Erdschluss aufgetreten ist, wird über das IMD-Ausgangsrelais ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Das Gerät kann von einer 110VAC bis 440VAC Quelle oder einer 110VDC bis 440VDC Quelle versorgt werden, alle mit einer Toleranz von plus oder minus 15%. Dieses Produkt wird bündig eingebaut, z. B. in eine Schaltschranktür. Frontseitige Schutzart ist IP5, rückseitige Schutzart IP20 und Überspannung 300V Kategorie III. Das Überwachungsgerät ist mit einer RS485-Kommunikationsschnittstelle mit Modbus-Protokoll ausgestattet.
