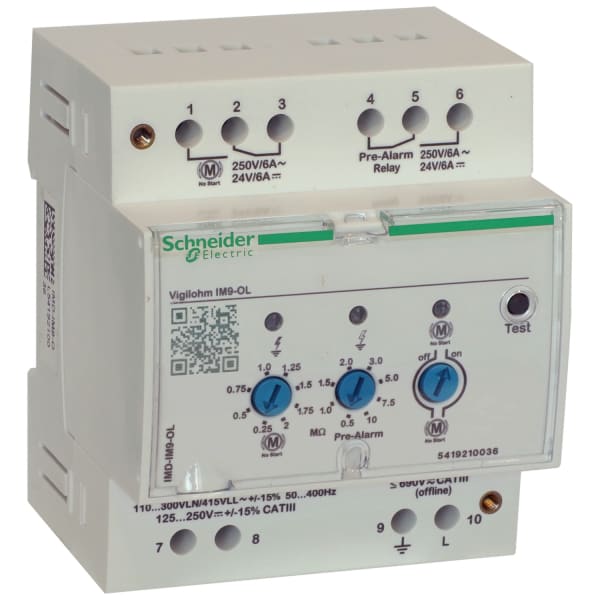

SCHNEIDER ELECTRIC - Vigilohm IM9-OL 110-415Vac (TN-S/TT/IT)

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - IMD-IM9-OL
Ausführung des elektrischen Anschlusses - Schraubanschluss
Mit abnehmbaren Klemmen - Nein
Funktion - für gemischte Netze
Spannungsart der Versorgungsspannung - AC/DC

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606480321665

Sonepar Artikelnummer

121168561

Hersteller Artikelnummer

IMD-IM9-OL

Hersteller Typ

IMD-IM9-OL

Hersteller Artikel Nr.:

IMD-IM9-OL

Ausführung des elektrischen Anschlusses:

Schraubanschluss

Mit abnehmbaren Klemmen:

Nein

Funktion:

für gemischte Netze

Spannungsart der Versorgungsspannung:

AC/DC

Versorgungsspannung AC 50 Hz:

110 .. 415 V

Netzableitkapazität:

60 µF

Ansprechwert Impedanz 1:

500 .. 10000 kOhm

Ansprechwert Impedanz 2:

250 .. 2000 kOhm

Fehlerspeicherung möglich:

Nein

Externe Stromversorgung erforderlich:

Nein

Versorgungsspannung AC 60 Hz:

110 .. 415 V

Versorgungsspannung DC:

125 .. 250 V

Spannungsmessbereich:

0 .. 690 V

Bemessungsbetriebsfrequenz:

45 .. 440 Hz

Anzeige des Isolationswertes:

Nein

Anzahl der Kontakte als Öffner:

Anzahl der Kontakte als Schließer:

Anzahl der Kontakte als Wechsler:

Spannungsart der Betriebsspannung:

Betriebsspannung AC 50 Hz:

0 .. 690 V

Betriebsspannung AC 60 Hz:

0 .. 690 V

Betriebsspannung DC:

0 V

Breite:

71 mm

Höhe:

90 mm

Tiefe:

67.5 mm

Herkunftsland:

Zolltarifnummer:

90303900

Gewicht:

0.222 kg

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Gemäß den Normen wird empfohlen, Ihre Systeme mit Isolationsüberwachungsgeräten (IMD) auszurüsten. Dieses Gerät ist für die Überwachung von netzfernen Lasten bestimmt. Es misst den Isolationswiderstand der Last durch Einspeisung eines Gleichstroms zwischen dem Netz und der Erde. Die Konfiguration wird in Abhängigkeit von der Last eingestellt. Die Einstellungen erfolgen auf der Vorderseite des Geräts. Die Einstellungen betreffen die Alarm- und Voralarmschwellen sowie die Einstellung, ob der Motor anlaufen soll oder nicht. Es ist mit einem manuellen Autotest ausgestattet. Fällt der Isolationswiderstand des Systems unter den eingestellten Schwellenwert, d.h. liegt ein Erdschluss vor, wird über das IMD-Ausgangsrelais ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Dieses Produkt kann auf einer DIN-Schiene installiert werden.
