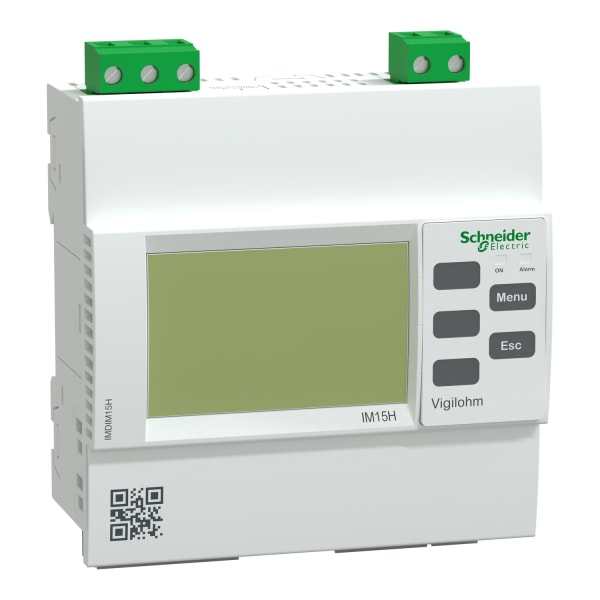

SCHNEIDER ELECTRIC - Vigilohm Isolationsüberwachungsgerät IM15-H 110 - 230VAC für Krankenhaus

Dieses Gerät gehört zur Vigilohm-Reihe, die für die Überwachung von ungeerdeten/IT-Netzen gemäß den Installations- und Produktnormen entwickelt wurde. Nach den IEC-Normen ist die Ausstattung von medizinischen IT-Räumen mit Isolationsüberwachungsgeräten (IMD) vorgeschrieben. Dieses Gerät ist für die Überwachung von AC-, DC- und ACDC-Systemen der medizinischen IT bestimmt. Er misst den Isolationswiderstand des Systems durch Einspeisung eines niederfrequenten Wechselstroms zwischen dem Netz und der Erde. Die Konfiguration wird in Übereinstimmung mit den medizinischen Standards von der Vorderseite des Geräts aus über den HMI-Bildschirm vorgenommen. Die Einstellungen beziehen sich auf Isolationsalarmschwellen von 50 Kilohm bis 500 Kilohm und Transformatorüberhitzungs- und Überlastalarme. Es überwacht Netze bis zu 230VAC, 230VDC, in der medizinischen IT-Architektur, sowie den medizinischen IT-Transformator. Der schwarz-weiße Bildschirm kann einen Isolationswiderstand von 100 Ohm bis 10 Megohm anzeigen. Der Autotest startet automatisch alle 5 Stunden und bei Bedarf. Fällt der Isolationswiderstand des Systems unter den eingestellten Schwellenwert, d.h. es liegt ein Erdschluss vor, wird über das IMD-Ausgangsrelais innerhalb von 4 Sekunden ein Alarm ausgelöst. Sobald kein Fehler mehr überwacht wird, wird der Alarm gelöscht, das Alarmrelais ist wieder normal. Das Gerät kann von einer 110VAC bis 230VAC Quelle oder einer 125VDC bis 250VDC Quelle versorgt werden, alle mit einer Toleranz von plus oder minus 15%. Dieses Produkt kann auf einer DIN-Schiene oder bündig installiert werden. Die Vorderseite hat die Schutzart IP52, die Rückseite IP20 und Überspannungskategorie III. Das Überwachungsgerät ist mit einem RS485-Kommunikationsport, Modbus-Protokoll, ausgestattet.
