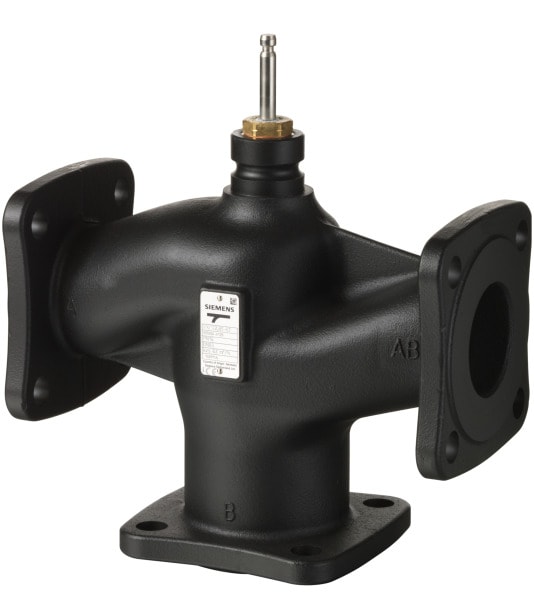

SIEMENS - Dreiwegventil PN10 DN150 kvs=400 Hub=40mm Grauguss geflanscht

Hersteller Artikel Nr.:

S55202-V125

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

Gusseisen EN-GJL-250 (GG 25)

Nenndurchmesser:

DN 150

Anschlüsse:

Flansch

Druckstufe Artikel:

PN 10

Druckstufe Flansch:

PN 10

Max. Differenzdruck in geöffneter Stellung:

1 bar

Mediumtemperatur (Dauerbetrieb):

-10 .. 150 °C

Kvs-Wert:

400

Rohraußendurchmesser alle Anschlüsse:

165.1 mm

Mit Kupplungsanschluss 1:

Nein

Mit Kupplungsanschluss 2:

Nein

Mit Kupplungsanschluss 3:

Nein

Oberflächenschutz:

sonstige

Leckverlust des Kvs-Wertes:

0.02 %

Kennlinien-Charakteristik:

gleichprozentig

Kvs-Wert Bypass:

400

Leckverlust des Kvs-Wertes Bypass:

2 %

Kennlinien-Charakteristik Bypass:

gleichprozentig

Mit T-Stück für 4-Wege-Anschluss:

Nein

Einbauweise verteilend:

Nein

Einstellverhältnis (Svo):

100 %

Hublänge:

40 mm

Länge Anschluss 1:

240 mm

Arbeitslänge Anschluss 1:

240 mm

Länge Anschluss 2:

240 mm

Arbeitslänge Anschluss 2:

240 mm

Länge Anschluss 3:

240 mm

Arbeitslänge Anschluss 3:

240 mm

Höhe Achse:

267 mm

Herkunftsland:

DE

Zolltarifnummer:

84818059

Gewicht:

58.679 kg
