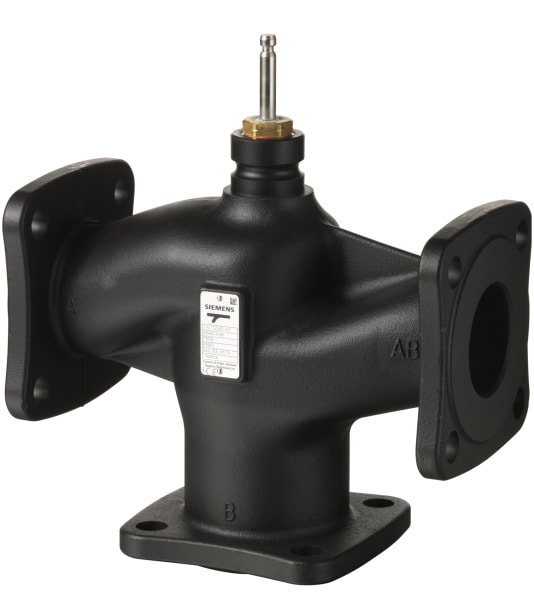

SIEMENS - Dreiwegventil PN16 DN125 kvs=250 Hub=40mm Grauguss geflanscht

Hersteller Artikel Nr.:

S55204-V145

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

Gusseisen EN-GJL-250 (GG 25)

Nenndurchmesser:

DN 125

Anschlüsse:

Flansch

Druckstufe Artikel:

PN 16

Druckstufe Flansch:

PN 16

Max. Differenzdruck in geöffneter Stellung:

1.6 bar

Mediumtemperatur (Dauerbetrieb):

-10 .. 150 °C

Kvs-Wert:

250

Rohraußendurchmesser alle Anschlüsse:

139.7 mm

Mit Kupplungsanschluss 1:

Nein

Mit Kupplungsanschluss 2:

Nein

Mit Kupplungsanschluss 3:

Nein

Oberflächenschutz:

sonstige

Leckverlust des Kvs-Wertes:

0.02 %

Kennlinien-Charakteristik:

gleichprozentig

Kvs-Wert Bypass:

250

Leckverlust des Kvs-Wertes Bypass:

2 %

Kennlinien-Charakteristik Bypass:

linear

Mit T-Stück für 4-Wege-Anschluss:

Nein

Einbauweise verteilend:

Ja

Einstellverhältnis (Svo):

100 %

Hublänge:

40 mm

Länge Anschluss 1:

200 mm

Arbeitslänge Anschluss 1:

200 mm

Länge Anschluss 2:

200 mm

Arbeitslänge Anschluss 2:

200 mm

Länge Anschluss 3:

200 mm

Arbeitslänge Anschluss 3:

200 mm

Höhe Achse:

239.5 mm

Herkunftsland:

DE

Zolltarifnummer:

84818059

Gewicht:

39.891 kg
