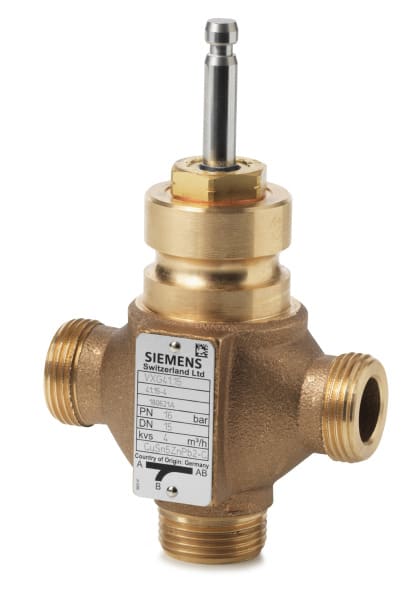

SIEMENS - Dreiwegventil PN16 DN15 kvs=4 Hub=20mm Rotguss geschraubt

Hersteller Artikel Nr.:

BPZ:VXG41.15

Werkstoff des Gehäuses:

Bronze

Werkstoffgüte:

sonstige

Nenndurchmesser:

DN 15

Anschlüsse:

Außengewinde

Druckstufe Artikel:

PN 16

Druckstufe Flansch:

PN 16

Max. Differenzdruck in geöffneter Stellung:

8 bar

Mediumtemperatur (Dauerbetrieb):

-25 .. 150 °C

Kvs-Wert:

4

Rohraußendurchmesser alle Anschlüsse:

21.3 mm

Mit Kupplungsanschluss 1:

Ja

Mit Kupplungsanschluss 2:

Ja

Mit Kupplungsanschluss 3:

Ja

Oberflächenschutz:

unbehandelt

Leckverlust des Kvs-Wertes:

0.02 %

Kennlinien-Charakteristik:

gleichprozentig

Kvs-Wert Bypass:

4

Leckverlust des Kvs-Wertes Bypass:

33 %

Kennlinien-Charakteristik Bypass:

linear

Mit T-Stück für 4-Wege-Anschluss:

Nein

Einbauweise verteilend:

Ja

Einstellverhältnis (Svo):

50 %

Hublänge:

20 mm

Länge Anschluss 1:

50 mm

Arbeitslänge Anschluss 1:

50 mm

Länge Anschluss 2:

50 mm

Arbeitslänge Anschluss 2:

50 mm

Länge Anschluss 3:

50 mm

Arbeitslänge Anschluss 3:

50 mm

Höhe Achse:

122.5 mm

Herkunftsland:

DE

Zolltarifnummer:

84818059

Gewicht:

1.308 kg
