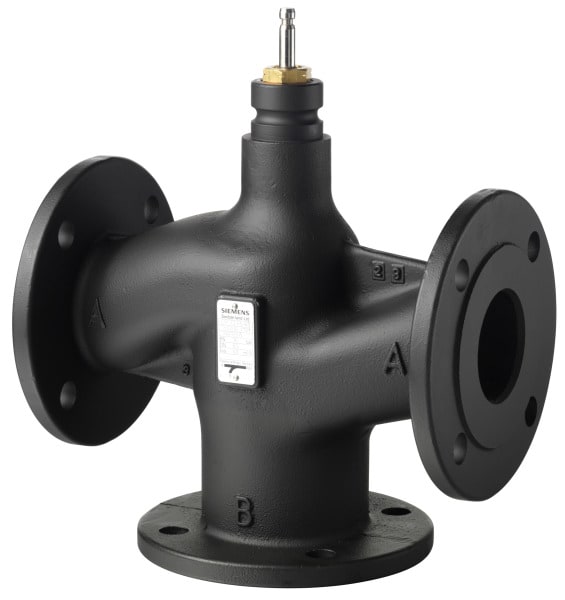

SIEMENS - Dreiwegventil PN25 DN100 kvs=160 Hub=40mm Sphäroguss geflanscht

Hersteller Artikel Nr.:

S55208-V155

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

sonstige

Nenndurchmesser:

DN 100

Anschlüsse:

Flansch

Druckstufe Artikel:

PN 25

Druckstufe Flansch:

PN 25

Max. Differenzdruck in geöffneter Stellung:

2.5 bar

Mediumtemperatur (Dauerbetrieb):

-20 .. 220 °C

Kvs-Wert:

160

Rohraußendurchmesser alle Anschlüsse:

114.3 mm

Mit Kupplungsanschluss 1:

Nein

Mit Kupplungsanschluss 2:

Nein

Mit Kupplungsanschluss 3:

Nein

Oberflächenschutz:

sonstige

Leckverlust des Kvs-Wertes:

0.01 %

Kennlinien-Charakteristik:

gleichprozentig

Kvs-Wert Bypass:

160

Leckverlust des Kvs-Wertes Bypass:

2 %

Kennlinien-Charakteristik Bypass:

linear

Mit T-Stück für 4-Wege-Anschluss:

Nein

Einbauweise verteilend:

Ja

Einstellverhältnis (Svo):

100 %

Hublänge:

40 mm

Länge Anschluss 1:

175 mm

Arbeitslänge Anschluss 1:

175 mm

Länge Anschluss 2:

175 mm

Arbeitslänge Anschluss 2:

175 mm

Länge Anschluss 3:

175 mm

Arbeitslänge Anschluss 3:

175 mm

Höhe Achse:

262.5 mm

Herkunftsland:

DE

Zolltarifnummer:

84818059

Gewicht:

27.392 kg
