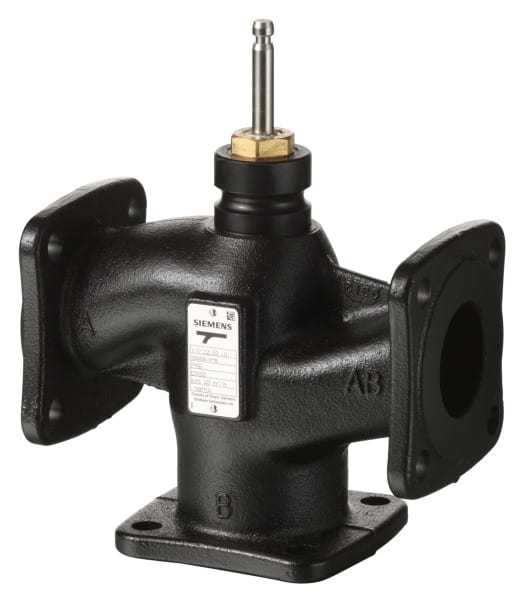

SIEMENS - Dreiwegventil PN6 DN100 kvs=160m³/h Hub=40mm Grauguss geflanscht

Hersteller Artikel Nr.:

S55200-V119

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

Gusseisen EN-GJL-250 (GG 25)

Nenndurchmesser:

DN 100

Anschlüsse:

Flansch

Druckstufe Artikel:

PN 6

Druckstufe Flansch:

PN 6

Max. Differenzdruck in geöffneter Stellung:

2.5 bar

Mediumtemperatur (Dauerbetrieb):

-10 .. 130 °C

Kvs-Wert:

160

Rohraußendurchmesser alle Anschlüsse:

114.3 mm

Mit Kupplungsanschluss 1:

Nein

Mit Kupplungsanschluss 2:

Nein

Mit Kupplungsanschluss 3:

Nein

Oberflächenschutz:

sonstige

Leckverlust des Kvs-Wertes:

0.02 %

Kennlinien-Charakteristik:

gleichprozentig

Kvs-Wert Bypass:

160

Leckverlust des Kvs-Wertes Bypass:

2 %

Kennlinien-Charakteristik Bypass:

linear

Mit T-Stück für 4-Wege-Anschluss:

Nein

Einbauweise verteilend:

Ja

Einstellverhältnis (Svo):

100 %

Hublänge:

40 mm

Länge Anschluss 1:

150 mm

Arbeitslänge Anschluss 1:

150 mm

Länge Anschluss 2:

150 mm

Arbeitslänge Anschluss 2:

150 mm

Länge Anschluss 3:

150 mm

Arbeitslänge Anschluss 3:

150 mm

Höhe Achse:

226.5 mm

Herkunftsland:

DE

Zolltarifnummer:

84818059

Gewicht:

18.109 kg
