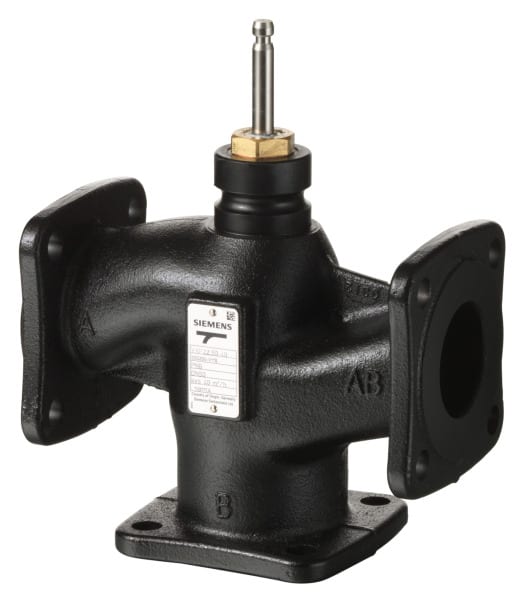

SIEMENS - Dreiwegventil PN6 DN40 kvs=25m³/h Hub=20mm Grauguss geflanscht

Hersteller Artikel Nr.:

S55200-V115

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

Gusseisen EN-GJL-250 (GG 25)

Nenndurchmesser:

DN 40

Anschlüsse:

Flansch

Druckstufe Artikel:

PN 6

Druckstufe Flansch:

PN 6

Max. Differenzdruck in geöffneter Stellung:

3 bar

Mediumtemperatur (Dauerbetrieb):

-10 .. 130 °C

Kvs-Wert:

25

Rohraußendurchmesser alle Anschlüsse:

48.3 mm

Mit Kupplungsanschluss 1:

Nein

Mit Kupplungsanschluss 2:

Nein

Mit Kupplungsanschluss 3:

Nein

Oberflächenschutz:

sonstige

Leckverlust des Kvs-Wertes:

0.02 %

Kennlinien-Charakteristik:

gleichprozentig

Kvs-Wert Bypass:

25

Leckverlust des Kvs-Wertes Bypass:

2 %

Kennlinien-Charakteristik Bypass:

linear

Mit T-Stück für 4-Wege-Anschluss:

Nein

Einbauweise verteilend:

Ja

Einstellverhältnis (Svo):

100 %

Hublänge:

20 mm

Länge Anschluss 1:

90 mm

Arbeitslänge Anschluss 1:

90 mm

Länge Anschluss 2:

90 mm

Arbeitslänge Anschluss 2:

90 mm

Länge Anschluss 3:

90 mm

Arbeitslänge Anschluss 3:

90 mm

Höhe Achse:

133.5 mm

Herkunftsland:

DE

Zolltarifnummer:

84818059

Gewicht:

4.747 kg
