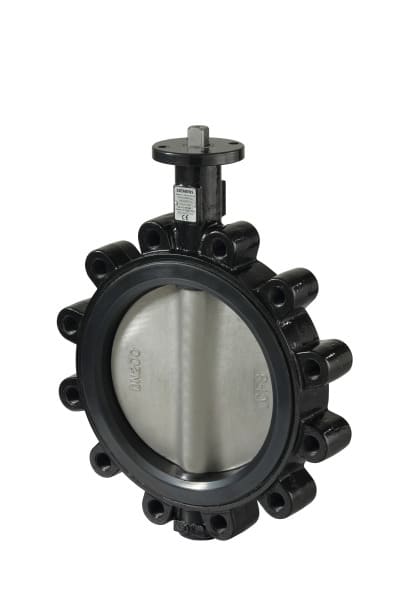

SIEMENS - Drosselklappe PN16 DN500 kvs=24000 mit Gewindebohrung, luftdicht

Hersteller Artikel Nr.:

S55235-V166

Durchlass:

500 mm

Nenndurchmesser:

DN 500

Anschlüsse:

Wafertyp

Druckstufe Artikel:

PN 16

Druckstufe Flansch:

PN 16

Bedienung:

Elektromotor

Baulänge:

127 mm

Max. Druckunterschied bei 20 °C:

0.03 bar

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

Gusseisen EN-GJS-400-18 (GGG 40.3)

Oberflächenschutz:

unbehandelt

Klappenblatt verkleidet:

Nein

Material Klappenblatt:

sonstige

Materialqualität Klappenblatt:

Edelstahl 304 (1.4301)

Standard:

EN

Rohraußendurchmesser alle Anschlüsse:

500 mm

Mit Zentrieraugen:

Nein

Dichtung:

sonstige

Material Spindel:

sonstige

Werkstoffgüte Spindel:

Edelstahl 304 (1.4301)

Material primäre Spindeldichtung:

sonstige

Klappenentwurf:

zentrisch

Fütterung Gehäuse:

ohne

Länge Anschluss 1:

127 mm

Länge Anschluss 2:

127 mm

Bedienhöhe:

762 mm

Länge Bedienungselement:

127 mm

Ventilwinkel:

90 °

Winkel der Spindel:

90 °

Max. Druckunterschied als Endventil:

0.03 bar

Mediumtemperatur (Dauerbetrieb):

-20 .. 120 °C

FM-Prüfung:

Nein

UL-Prüfung:

Nein

ULC-Qualitätskennzeichen:

Nein

LPCB-Prüfung:

Nein

Feuersicher:

Nein

Kvs-Wert:

24000

Herkunftsland:

CN

Zolltarifnummer:

84818085

Gewicht:

127.086 kg
