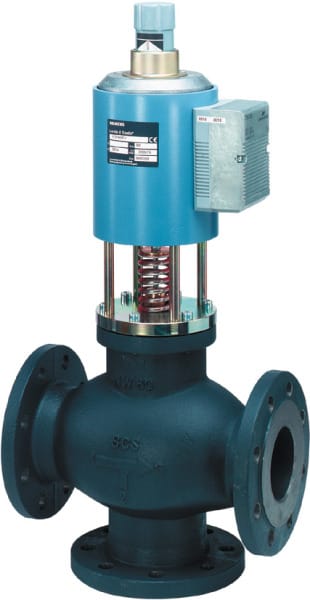

SIEMENS - Magnetvent. 3-WEG PN16 DN80 kvs=80 Grauguss geflanscht

Hersteller Artikel Nr.:

BPZ:M3P80FY

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

sonstige

Nenndurchmesser:

DN 80

Rohraußendurchmesser alle Anschlüsse:

80 mm

Anschlüsse:

Flansch

Druckstufe Artikel:

PN 16

Mediumtemperatur (Dauerbetrieb):

2 .. 120 °C

Steuersignal:

0 - 10 V

Geeignet für Handbedienung:

Ja

Mit Kupplungsanschluss 1:

Nein

Mit Kupplungsanschluss 2:

Nein

Druckstufe Flansch:

PN 16

Max. Differenzdruck in geöffneter Stellung:

3 bar

Oberflächenschutz:

sonstige

Kvs-Wert:

80

Leckverlust des Kvs-Wertes:

0.05 %

Kennlinien-Charakteristik:

linear

Leckverlust des Kvs-Wertes Bypass:

2 %

Kennlinien-Charakteristik Bypass:

linear

Einbauweise verteilend:

Nein

Einstellverhältnis (Svo):

0.1 %

Schließdruck:

3 bar

Netzspannung:

24 V AC

Frequenz:

50/60 Hz

Nullspannungsrücklauf:

spannungslos geschlossen

Zustandsmeldung:

0 - 10 V

Einstellbare Zustandsmeldung:

Ja

Übertragung:

magnetisch

Arbeitsbereich einstellbar:

Nein

Hilfskontakte:

Nein

Mit Endkontakten:

Nein

Laufzeit:

2 s

Schutzart (IP):

IP31

Explosionsgeschützt:

Nein

Max. elektrische Leistungsaufnahme:

80 VA

Zulässige relative Feuchtigkeit:

5 .. 95 %

Umgebungstemperatur:

2 .. 50 °C

Länge Anschluss 1:

155 mm

Arbeitslänge Anschluss 1:

155 mm

Länge Anschluss 2:

155 mm

Arbeitslänge Anschluss 2:

155 mm

Länge Anschluss 3:

140 mm

Arbeitslänge Anschluss 3:

140 mm

Höhe:

648 mm

Breite:

310 mm

Tiefe:

200 mm

Herkunftsland:

DE

Zolltarifnummer:

84818059

Gewicht:

46.018 kg
