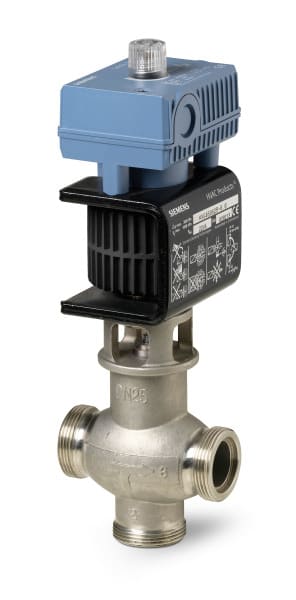

SIEMENS - Magnetventil 3-WEG PN16 DN15 Kvs=1,5 Edelstahlguss geschraubt

Hersteller Artikel Nr.:

BPZ:MXG461S15-1.5

Werkstoff des Gehäuses:

Stahl

Werkstoffgüte:

Edelstahl 316 (1.4409)

Nenndurchmesser:

DN 15

Rohraußendurchmesser alle Anschlüsse:

15 mm

Anschlüsse:

sonstige

Druckstufe Artikel:

PN 16

Mediumtemperatur (Dauerbetrieb):

1 .. 130 °C

Steuersignal:

0 - 10 V

Geeignet für Handbedienung:

Ja

Mit Kupplungsanschluss 1:

Ja

Mit Kupplungsanschluss 2:

Ja

Mit Kupplungsanschluss 3:

Nein

Druckstufe Flansch:

PN 16

Max. Differenzdruck in geöffneter Stellung:

3 bar

Oberflächenschutz:

sonstige

Kvs-Wert:

1.5

Leckverlust des Kvs-Wertes:

0.02 %

Kennlinien-Charakteristik:

gleichprozentig

Leckverlust des Kvs-Wertes Bypass:

0.2 %

Kennlinien-Charakteristik Bypass:

linear

Einbauweise verteilend:

Nein

Einstellverhältnis (Svo):

0.1 %

Schließdruck:

3 bar

Frequenz:

50/60 Hz

Nullspannungsrücklauf:

spannungslos geschlossen

Zustandsmeldung:

0 - 10 V

Einstellbare Zustandsmeldung:

Ja

Übertragung:

magnetisch

Arbeitsbereich einstellbar:

Nein

Hilfskontakte:

Nein

Mit Endkontakten:

Nein

Laufzeit:

2 s

Schutzart (IP):

IP54

Explosionsgeschützt:

Nein

Max. elektrische Leistungsaufnahme:

29 VA

Zulässige relative Feuchtigkeit:

5 .. 95 %

Umgebungstemperatur:

-5 .. 45 °C

Länge Anschluss 1:

40 mm

Arbeitslänge Anschluss 1:

40 mm

Länge Anschluss 2:

40 mm

Arbeitslänge Anschluss 2:

40 mm

Länge Anschluss 3:

42.5 mm

Arbeitslänge Anschluss 3:

42.5 mm

Höhe:

282.5 mm

Breite:

82 mm

Tiefe:

100 mm

Herkunftsland:

DE

Zolltarifnummer:

84818059

Gewicht:

3.617 kg
