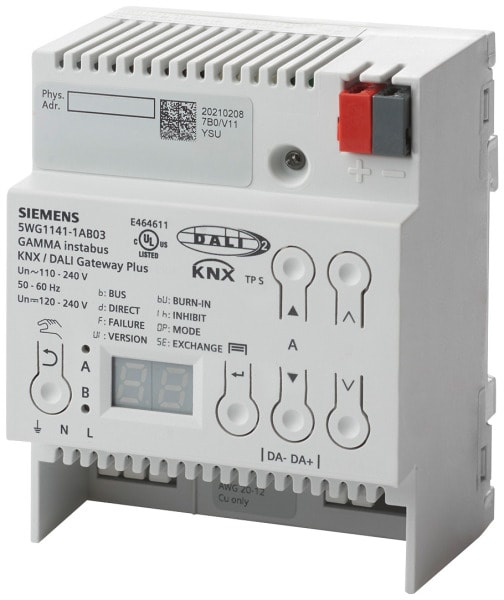

SIEMENS - N 141/03 KNX/DALI Gateway plus, 1-Kanal

Kommunikationsgateway für KNX mit DALI-Schnittstelle

Das Produkt dient zur Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG) und bietet vielfältige Steuerungsmöglichkeiten.

Technische Details:

• DALI-Ausgang mit DALI-2 Zertifizierung nach IEC 62386-101 und 103
• Bis zu 64 DALI-EVG Ed.1 und DALI-2 und mindestens 10 DALI-Sensoren anschließbar (max. 8 Bewegungsmelder)
• Integriertes Netzgerät für Eingangsspannung von AC 110-240 V, 50-60 Hz oder DC 120-240 V
• DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest
• Fremdspannungserkennung bei Inbetriebnahme
• LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen
• 1 Taster zum Umschalten zwischen Bus- und Direktbetrieb
• 1 Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten aller angeschlossenen Leuchten im Direktbetrieb
• 1 LED pro DALI-Ausgang zur Schaltzustandsanzeige aller angeschlossenen Leuchten im Direktbetrieb
• Konfigurierbares Verhalten bei Busspannungsausfall (Standalone)
• Konfigurierbare Standardanwendungen ohne ETS
• Zeitschaltfunktion für Tag, Woche, Datum mit Astrofunktion
• Ansteuerung aller angeschlossenen Leuchten im Broadcast-Betrieb
• Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer
• Umsetzung von Dimmbefehlen in temporäre Sollwertverschiebung
• Ein- oder zweistufiger Zeitschalterbetrieb
• 4 integrierte Effektsteuerungen für Lauflicht- oder Farbeffekte
• Unterscheidung von Einzelbatterienotleuchten mit einem oder zwei DALI Geräten
• Selbsttests jedes einzelnen Konverters und Meldung des Testergebnisses über Bus oder speichern in persistenten Speicher
• Unterscheidung von Funktionsprüfung, Teildauerprüfung, Dauerprüfung
• Pro Kanal bis zu 6 Stand-by-Bereichsauswertungen zur Ansteuerung von Schaltaktoren
• Integrierte Szenensteuerung für bis zu 16 Szenen pro Kanal
• 16 integrierte 2-Punkt-Regler zur Helligkeitsregelung und 16 Konstantlichtregler
• CIN zur eindeutigen Zuordnung des DALI-EVG
• Defekte DALI-EVG ohne ETS zu erneuern
• Zuordnung der DALI-EVG zu Gruppen und Testmöglichkeiten mittels ETS
• Zuordnung DALI-Sensoren mittels ETS
• Integrierter KNX-Busankoppler mit max. halber Standard-Buslast
• Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

Kundenvorteile:

• Flexible Anbindung von DALI-Sensoen und Vorschaltgeräten für individuelle Lichtsteuerung.
• Einfaches Management von Fehlern und Betriebszuständen durch integrierte LED-Anzeigen.
• Schnelle und einfache Installation dank Reiheneinbaugerät und KNX-Busankoppler.
• Ermöglicht die Anpassung an spezielle Lichtbedürfnisse durch konfigurierbare Szenensteuerung.
