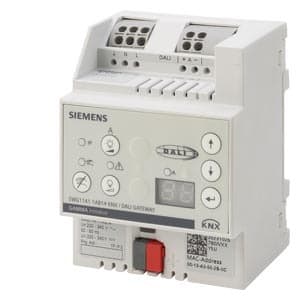

SIEMENS - N 141/14 KNX/DALI Gateway, 1 Linie

DALI-Multi-Master Controller mit DALI-2-Zertifizierung

Der DALI-Multi-Master Controller ermöglicht die Kommunikation mit einer maximalen Anzahl von DALI-EVGs und Sensoren.

Technische Details:

• DALI-2-Zertifizierung nach IEC 62386-101 -103
• Jeder DALI-Ausgang dient der Kommunikation mit max. 64 DALI-EVG Edition 1 und Edition 2 (DALI-2) sowie zusätzlich 8 DALI-2 Präsenz- und 8 Helligkeitssensoren
• Zur Kommunikation via KNX mit elektronischen Ballasten (EVG) mit einer DALI-Schnittstelle
• Unterstützung von EVGs Typ 0, 1, 2, 3, 4, 5, 6, 7 und 8 nach IEC 62386 Edition 1 als auch Edition 2 (DALI-2)
• Unterstützung von DALI-2 Präsenz- (Teil 303) und -Helligkeitssensoren (Teil 304) nach IEC 62386 Edition 2 (DALI-2)
• Unterstützung von DALI DT8-EVGs für Farbtemperatursteuerung Tc, Tunable White und Farbsteuerung RGBW nach IEC 62386 Teil 209
• IP-Schnittstelle und Ethernetanschluss über RJ45-Buchse
• KNX Data Secure ready
• Integriertes Netzgerät für Eingangsspannung von AC 22-240 V, 50-60 Hz oder DC 220-240 V zur Spannungsversorgung der Gateway-Elektronik und des DALI-Ausgangs
• DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest
• Fremdspannungserkennung bei Inbetriebnahme, ob an DALI-Ausgang fehlerhaft Netzspannung anliegt
• Konfigurierbare 7-Segment-Anzeige von Betriebszuständen und Fehlermeldungen
• 1 Taster zum Umschalten zwischen Bus- und Direktbetrieb
• LED zur Anzeige des Status von Direktbetrieb, IP-Verbindung und Fehler am DALI-Ausgang
• 1 Tasterpaar für DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten und Dimmen aller angeschlossenen Leuchten im Direktbetrieb
• Freie Zuweisung von max. 64 DALI-EVG pro DALI-Ausgang zu 64 intelligenten Kanälen mit automatischer Gruppenerstellung
• Jeder intelligente Kanal kann unabhängig angesteuert werden (Schalten, Dimmen, Dimmwert, Farbe, Farbtemperatur), bietet 2 Logikfunktionen, mehrere Übersteuerungsmöglichkeiten, Nachtmodus, Informationen zu Status- und Leuchtmittelausfall
• Ansteuerung aller angeschlossenen Leuchten gemeinsam im Broadcast-Betrieb
• Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer
• Objekt zur Überwachung der Gerätefunktion
• Baustellenfunktion für Schalten und Dimmen
• Ein- oder zweistufiger Zeitschalterbetrieb
• Schaltspiel- und Betriebsstundenzähler mit integrierter Grenzwertüberwachung
• Energiesparfunktion mit bis zu 16 Stand-by-Bereichsauswertungen zur Ansteuerung von Schaltaktoren
• Integrierte Szenensteuerung für bis zu 16 Szenen pro DALI-Ausgang
• 16 integrierte 2-Punkt-Regler zur Helligkeitsregelung und 16 Konstantlichtregler für 1 Hauptleuchtenreihe und bis zu 4 weitere Leuchtenreihen
• 16 integrierte Helligkeitswertberechner (intern und extern)
• Zuordnung der DALI-EVG zu den einzelnen Kanälen/Gruppen und mit Testmöglichkeit der Kanäle/Gruppen und Szenen mittels DCA in der ETS bei der Inbetriebnahme des Gateways
• Zuordnung DALI-Sensoren mittels DCA in ETS
• Integrierter KNX-Busankoppler
• KNX-Busanschluss über Busklemme
• Wartungsfreie Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5 bis 2,5 mm²
• Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

Kundenvorteile:

• Hohe Flexibilität durch die Unterstützung von verschiedenen DALI-EVG-Typen und Sensoren
• Automatische Gruppenerstellung zur Vereinfachung der Installation und Inbetriebnahme
• Individuelle Ansteuerung der intelligenten Kanäle ermöglicht spezifische Lichtsteuerung
• Integrierte Szenensteuerung für verbesserte Benutzererfahrung und Energieeffizienz
• Wartungsfreie Klemmen optimieren die Zuverlässigkeit der Installation
