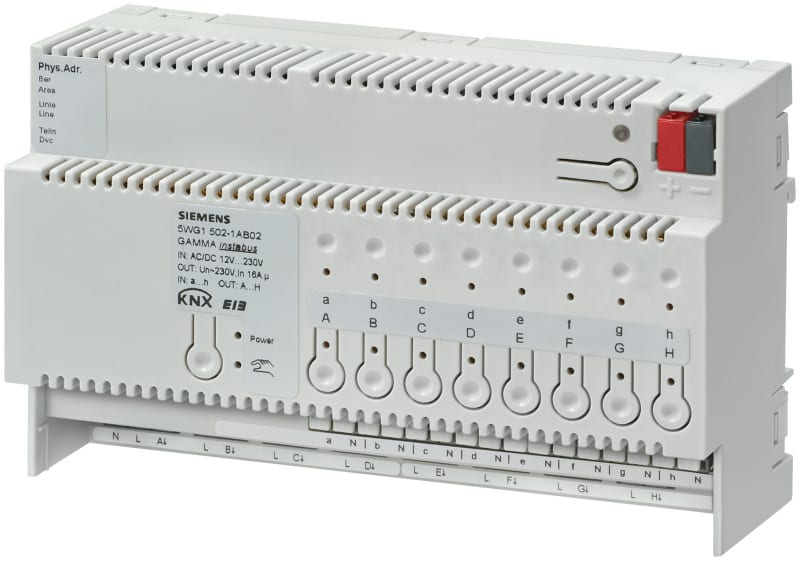

SIEMENS - N 502/02 Kombi-Schaltaktor 8x IN AC/DC 12…230 V 8x OUT AC230V 16A

Gerät für Gleich- oder Wechselspannung

Dieses Gerät bietet eine flexible Steuerung für Gleich- oder Wechselspannungseingänge und ist für verschiedene Betriebsarten konzipiert.

Technische Details:

• 8 Eingänge für Gleich- oder Wechselspannung im Bereich von AC/DC 12...230 V
• 8 Relaiskontakt-Ausgänge
• Kontakt-Bemessungsbetriebsspannung AC 230 V
• Kontakt-Bemessungsbetriebsstrom 16 A, cos phi = 1
• Spannungsversorgung der Elektronik über integriertes Netzgerät für AC 230 V
• Gerät funktionsfähig auch ohne Bus-Anschluss sowie bei fehlender Busspannung, unterbrochener oder noch nicht in Betrieb genommener Buskommunikation
• Taster zum Umschalten zwischen Bus- und Direktbetrieb
• Je ein Taster pro Ausgang zum Schalten des Ausgangs im Direktbetrieb über eine UM-Funktion bei kurzem Drücken und zum Umschalten der Betriebsart des Ausgangs zwischen Stromstoßrelais und Zeitschaltrelais bei langem Drücken
• Voreinstellung zum direkten Schalten eines Ausgangs per Umschaltfunktion über den gleichnamigen Eingang im Auslieferzustand
• Pro Eingang einstellbare Funktion:
• Schaltzustand/Binärwert senden
• Schalten Flanke, Kurz/Lang
• 1-Taster-Dimmen, 1-Taster-Sonnenschutzsteuerung, 1-Taster-Gruppensteuerung
• 1-Bit/8-Bit-Szenensteuerung, 8-Bit-Wert Flanke, 8-Bit-Wert Kurz/Lang
• 16-Bit Wert Flanke, 16-Bit Wert Kurz/Lang, 16-Bit-Gleitkommawert Flanke, 16-Bit-Gleitkommawert Kurz/Lang
• Pro Eingangspaar einstellbare Funktion:
• 2-Taster Dimmen mit Stopp-Telegramm oder mit zyklischem Senden
• 2-Taster Sonnenschutzsteuerung
• Wählbares Sperren jedes Eingangs über ein zugehöriges Sperrobjekt
• Senden der Eingangs-Objekte nach Änderung oder zyklisch
• Wählbare logische Verknüpfung (UND/ODER) eines Eingangs mit einem weiteren Kommunikationsobjekt und einstellbarem Startwert der Verknüpfung bei Busspannungswiederkehr
• Einstellung per ETS, ob alle Ausgänge identisch oder individuell parametrierbar sind
• Pro Ausgang wählbare Betriebsart (Normalbetrieb, Zeitschalterbetrieb)
• Pro Ausgang hinzufügbares Objekt Nachtbetrieb zum zeitbegrenzten Einschalten des Ausgangs (und somit der Beleuchtung) bei Nacht
• Einstellbare Ein- sowie Ausschaltverzögerung
• Einstellbare Einschaltdauer bei Nacht- oder Zeitschalterbetrieb
• Wählbares Warnen vor dem bevorstehenden Ausschalten durch dreimaliges kurzes Aus- und Wiedereinschalten (Blinken) bei Nacht- oder Zeitschalterbetrieb
• Pro Ausgang hinzufügbares Objekt zur Statusmeldung
• Senden der Statusobjekte auf Abfrage und/oder automatisch nach Änderung
• Integrierte 8-Bit-Szenensteuerung und Einbinden jedes Ausgangs in bis zu 8 Szenen
• Pro Ausgang einstellbarer Schaltzustand bei Netz- bzw. Busspannungsausfall sowie nach Bus- bzw. Netzspannungswiederkehr
• Integrierter Busankoppler mit nur halber Standard-Buslast, Busanschluss über Busklemme oder Kontaktsystem zur Datenschiene
• Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

Kundenvorteile:

• Flexibilität durch zahlreiche programmierbare Funktionen und Betriebsarten
• Einfache Integration in bestehende Systeme durch Buskommunikation
• Erhöhte Sicherheit mit einstellbaren Verzögerungen und Warnfunktionen
• Optimale Anpassung an individuelle Anforderungen durch ETS-Einstellungen
